Le piastre in grafite rivestite in SiC Semicorex sono supporti di elevata purezza appositamente progettati per le rigorose esigenze dell'epitassia SiC e GaN, utilizzando un denso rivestimento in carburo di silicio CVD su un substrato di grafite isostatico per fornire una barriera termica stabile e chimicamente inerte per la lavorazione dei wafer ad alto rendimento. Semicorex fornisce prodotti e servizi qualificati per clienti globali.*
Le piastre di grafite rivestite in SiC Semicorex sono progettate per affrontare le sfide, fungendo da interfaccia ad alta precisione tra gli elementi riscaldanti del reattore e il wafer stesso.
La prestazione delle nostre piastre è radicata nella qualità dello strato di Carburo di Silicio. Utilizziamo un processo di deposizione chimica in fase vapore (CVD) ad alta temperatura utilizzando gas precursori ad elevata purezza (tipicamente metiltriclorosilano, CH3SiCl3).

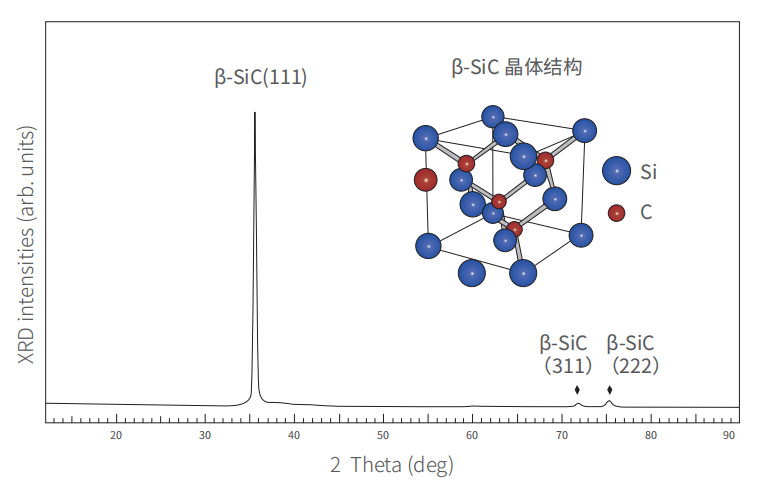

Struttura cristallina: depositiamo una fase cubica $\beta$-SiC ad alta densità. Questa specifica struttura cristallina offre la massima durezza e resistenza chimica possibile.
Sigillatura priva di pori: a differenza dei rivestimenti spruzzati o sinterizzati, il nostro processo CVD crea una superficie non porosa legata a livello molecolare che elimina le "trappole di gas", garantendo che l'ambiente del reattore rimanga a livelli di vuoto ultra elevati senza degassamento.
Morfologia superficiale: il rivestimento è progettato con una ruvidità superficiale controllata ($R_a$), ottimizzata per fornire un attrito sufficiente per un posizionamento stabile del wafer pur rimanendo sufficientemente liscio da impedire l'intrappolamento di particelle.
I moderni reattori epitassia (come quelli di AMAT, TEL o Aixtron) si basano sulla movimentazione robotica. Come si vede nelle nostre piastre lavorate con precisione, ogni tacca e foro è fondamentale per il tempo di attività dell'utensile.

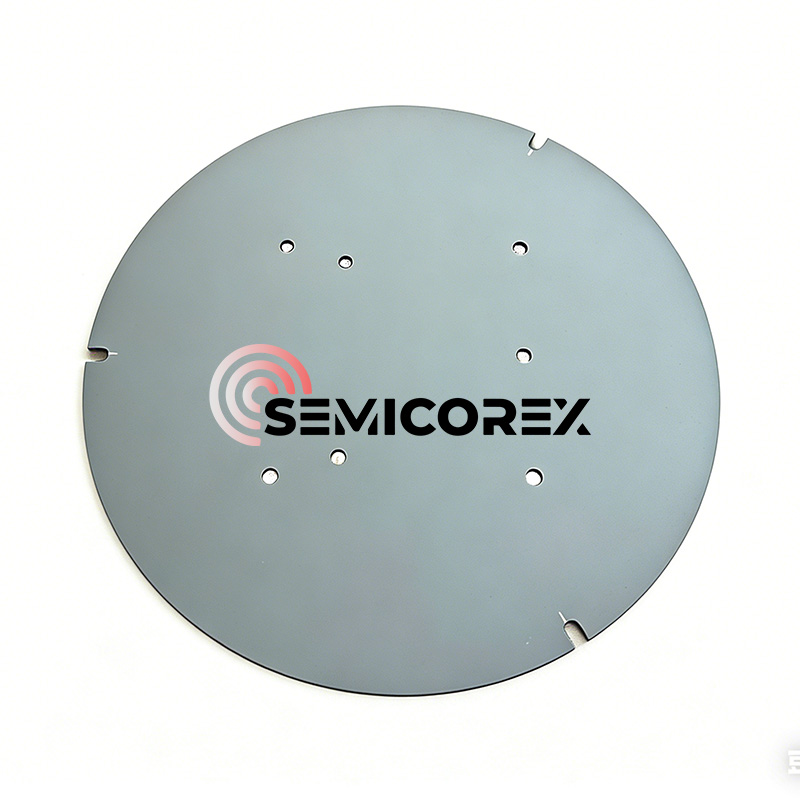

Caratteristiche di allineamento integrate: le nostre piastre sono dotate di tacche e fori di montaggio lavorati a CNC (come mostrato nell'immagine del prodotto) che garantiscono una perfetta centratura durante la rotazione ad alta velocità.
Planarità e parallelismo: manteniamo una tolleranza di planarità globale < 20μm. Ciò è fondamentale perché qualsiasi leggera inclinazione della piastra porta a un gradiente di temperatura attraverso il wafer, con conseguente "linee di scorrimento" e crescita epitassiale irregolare.
Ottimizzazione della massa termica: assottigliando con precisione il nucleo di grafite, ottimizziamo la massa termica delle piastre di grafite rivestite in SiC, consentendo tempi di accelerazione e decelerazione più rapidi, che aumentano direttamente il numero di lotti al giorno.
I processi epitassiali sono intrinsecamente corrosivi. NostroRivestito in SiCLe piastre in grafite sono specificatamente testate contro i gas di pulizia e di processo più aggressivi:
Resistenza all'idrogeno (H2): a 1.600 ℃, l'idrogeno può incidere i materiali standard. Il nostro rivestimento β-SiC rimane inerte, proteggendo il nucleo di grafite dall'assottigliamento strutturale.
Pulizia con vapore di HCl: per rimuovere la crescita "parassita" di SiC tra i lotti, i reattori spesso utilizzano l'attacco con HCl. Il nostro spessore del rivestimento (>100μm) fornisce un significativo "margine di usura", consentendo centinaia di cicli di pulizia prima che la piastra richieda la ristrutturazione.
Il passaggio alle nostre piastre ad elevata purezza offre un percorso chiaro per ridurre i costi di proprietà (CoO):
Miglioramento della resa: zone di "esclusione dei bordi" ridotte grazie alla migliore uniformità termica.
Durata estesa: le nostre piastre durano in genere 2-3 volte di più rispetto alle alternative con legante a ossido o con purezza standard.
Controllo della contaminazione: tracce metalliche inferiori (Fe, Ni, Cr < 0,1 ppm) determinano una maggiore mobilità dei portatori nel dispositivo semiconduttore finale.
Nota dell'esperto: per massimizzare la durata delle piastre in grafite rivestite in SiC, consigliamo un protocollo termico "soft-start" per le nuove piastre per consentire la distribuzione controllata dello stress all'interno dello strato CVD.
