Confronto di tre anelli di messa a fuoco tradizionali

Gli anelli di messa a fuoco sono parti anulari di precisione tipicamente installate attorno al mandrino del wafer delle apparecchiature di incisione al plasma e sono direttamente esposte al plasma ad alta energia durante il processo di incisione. La loro funzione principale è quella di agire come parti sacrificali per garantire risultati di incisione uniformi su tutta la superficie del wafer. A causa dell'effetto bordo, i campi elettrici si distorcono e divergono nettamente ai bordi del wafer, rendendo la densità e l'energia del plasma ampiamente incoerenti con il centro del wafer, rovinando così l'uniformità dell'incisione. Gli anelli di messa a fuoco risolvono questo problema tramite tre meccanismi principali elencati di seguito:

1. Ottimizzazione del campo elettrico

Gli anelli di messa a fuoco, posizionati attorno al wafer, fungono da rampa buffer del campo elettrico per elevare i confini fisici ed elettrici del wafer. Questa impostazione uniforma la guaina del plasma sul bordo del wafer, indirizzando gli ioni a bombardare la superficie del wafer ad angoli ottimali, garantendo così una precisione di incisione costante tra il bordo e il centro del wafer.

2. Meccanismo di protezione dei componenti principali

Come parti sacrificali nel sistema di incisione, gli anelli focali sopportano il bombardamento diretto di plasma ad alta energia. Possono proteggere dai danni i componenti costosi sottostanti, come i mandrini elettrostatici, prolungando notevolmente la longevità dei componenti e riducendo le spese di manutenzione.

3. Manutenzione dell'adattamento termico ed elettrico

Alcuni anelli di messa a fuoco possono facilitare il raggiungimento di una distribuzione uniforme del calore o la formazione di un campo elettrico ben accoppiato con il wafer con conduttività elettrica su misura, creando così un ambiente di lavorazione estremamente stabile per un'incisione ad alta precisione.

Confronto tra tre materiali per anelli di messa a fuoco ampiamente utilizzati

Quarzo, silicio e carburo di silicio sono i tre materiali dominanti per la produzione degli anelli di messa a fuoco. Di seguito è riportata una ripartizione dettagliata dei rispettivi punti di forza, svantaggi e applicazioni tipiche.

1. Anello di messa a fuoco al quarzo (opzione tradizionale)

A. Vantaggi e svantaggi

Anelli di messa a fuoco al quarzomostrano bassi costi di esercizio, comportamento stabile nei campi ad alta frequenza e isolamento dielettrico superiore in . Tuttavia, i loro limiti non possono essere ignorati. Il quarzo vanta una bassa durezza meccanica, quindi gli anelli di messa a fuoco al quarzo sono soggetti a deformazione in condizioni di alta temperatura. Offrono inoltre una scarsa resistenza allo sputtering di ioni con un tasso di corrosione estremamente elevato se esposti a plasma a base di fluoro, che può causare rischi di contaminazione ai processi di produzione.

B. Scenari adatti

Questi anelli funzionano per incisori RIE a bombardamento non elevato che supportano processi di fascia medio-bassa a 28 nm e oltre. Non possono soddisfare i rigorosi requisiti di bassa contaminazione e lunga durata per i nodi avanzati.

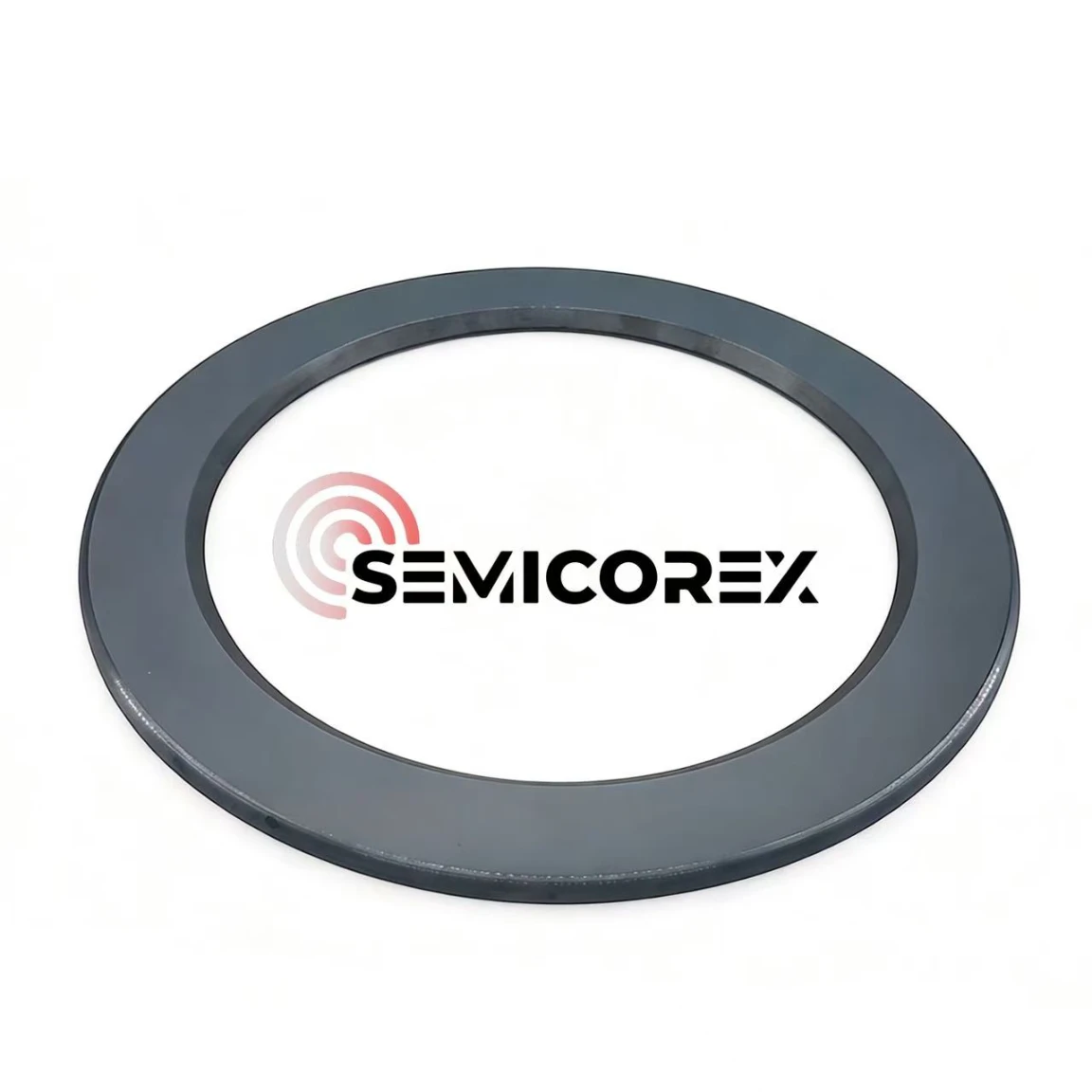

2. Anello di messa a fuoco in silicone

A. Vantaggi e svantaggi

Anelli di messa a fuoco in siliciosono realizzati con lo stesso materiale dei wafer di silicio e offrono coefficienti di dilatazione termica e proprietà elettriche ben abbinati. Tollerano temperature fino a 1600°C e aiutano a mantenere una distribuzione uniforme del plasma. Tuttavia, il silicio ha scarse prestazioni contro l'attacco al plasma di fluoro. Genera facilmente SiF₄ volatile, si consuma rapidamente e innesca frequenti deviazioni del processo e tempi di inattività non pianificati. È necessaria una sostituzione frequente: gli anelli in silicio monocristallino di solito devono essere sostituiti ogni 10-12 giorni.

B. Scenari adatti

Un tempo gli anelli di silicio erano standard nelle linee di incisione dei semiconduttori, ma vengono gradualmente sostituiti da varianti SiC. Rimangono in uso per processi di produzione legacy di fascia medio-bassa sensibili ai costi.

3. Anello di messa a fuoco in carburo di silicio (scelta premium ad alte prestazioni)

A. Vantaggi e svantaggi

Anelli di messa a fuoco in carburo di siliciovantano una durezza Mohs di 9,5 e mantengono una resistenza alla flessione da 500 a 600 MPa anche a 1400°C. Nel frattempo, il loro coefficiente di espansione termica si adatta bene ai wafer di silicio, offrendo un'eccezionale resistenza agli shock termici per resistere a rapidi cicli termici, ottimizzando in modo significativo l'uniformità dell'incisione sui bordi dei wafer. Ancora più importante, il SiC vanta un'eccezionale resistenza alla corrosione contro Ar, F, Cl e altri composti chimici del plasma. La sua velocità di attacco nel plasma di fluoro è quasi zero. Gli anelli di messa a fuoco in carburo di silicio garantiscono una durata 2-3 volte superiore rispetto alle versioni in silicio, aumentando notevolmente l'efficienza complessiva dell'apparecchiatura. Il carburo di silicio ad alta purezza coltivato mediante CVD raggiunge livelli di purezza superiori al 99,9995%, riducendo drasticamente i rischi di contaminazione da particelle ed elementi.

Tuttavia, gli anelli di messa a fuoco in carburo di silicio non sono privi di inconvenienti. Data l’estrema durezza del carburo di silicio, la produzione di anelli di messa a fuoco in carburo di silicio richiede utensili da taglio diamantati. E le loro complesse e lunghe procedure di lavorazione fanno lievitare notevolmente il costo di acquisto iniziale.

B. Scenari adatti

Gli anelli di messa a fuoco in carburo di silicio rappresentano l'opzione ottimale per processi di produzione avanzati, tra cui chip logici inferiori a 14 nm e dispositivi NAND 3D, e rappresentano il materiale di punta per la fabbricazione di dispositivi di potenza in carburo di silicio.
