Quanto sono importanti le barche con wafer in carburo di silicio?

Nella produzione di semiconduttori, oltre alle apparecchiature di processo fondamentali come la fotolitografia e l'incisione, un altro tipo di componente fondamentale gioca un ruolo cruciale nella stabilità del processo: ilbarca per wafer.

Soprattutto negli ultimi anni, con lo sviluppo di processi ad alta temperatura e di semiconduttori di terza generazione, i wafer boat in carburo di silicio, realizzati in carburo di silicio, stanno tranquillamente diventando standard del settore.

Allora, che ruolo gioca questo componente apparentemente insignificante nella produzione di semiconduttori?

01 Funzioni di base di una Wafer Boat

Una barca per wafer è un trasportatore di processo utilizzato per contenere wafer, utilizzato principalmente in apparecchiature di lavorazione ad alta temperatura.

Nel processo di produzione dei semiconduttori, i wafer vengono sottoposti a molteplici fasi di trattamento termico, come diffusione, ossidazione, ricottura e deposizione chimica da fase vapore (CVD). Durante questi processi, i wafer vengono generalmente trasformati in batch in apparecchiature per tubi del forno e la nave per wafer svolge le seguenti funzioni:

- Supporta più wafer e mantiene una spaziatura stabile

- Garantire la stabilità posizionale dei wafer in ambienti ad alta temperatura

- Garantire un flusso di gas uniforme insieme all'apparecchiatura

La struttura e le proprietà del materiale della navicella wafer influiscono direttamente sulla distribuzione del campo termico e sulla coerenza del processo.

02 Caratteristiche strutturali delle imbarcazioni in carburo di silicio

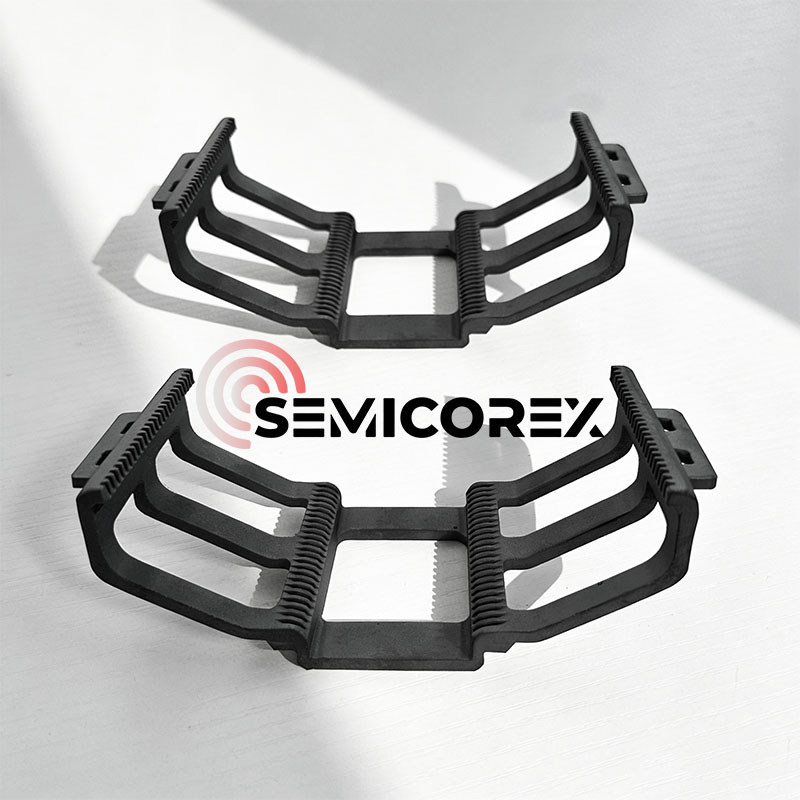

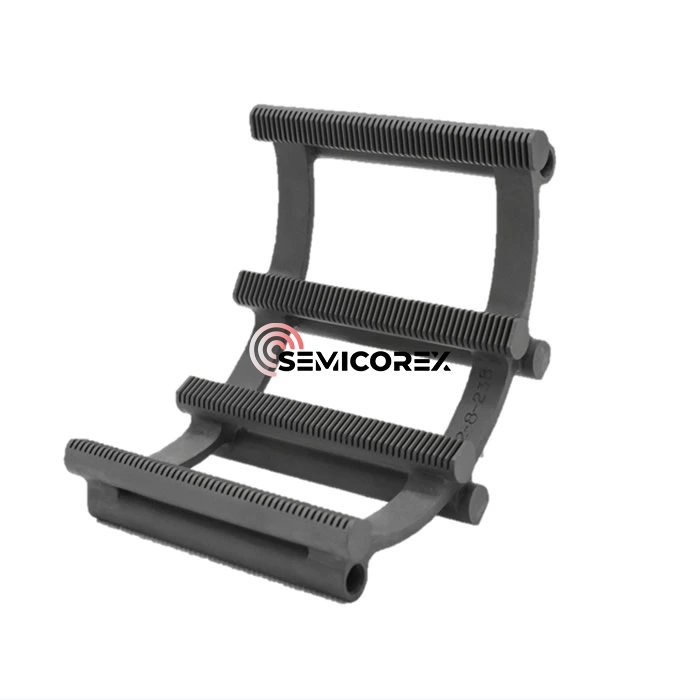

Barchette in carburo di siliciotipicamente utilizzano un design a telaio, che offre un'elevata stabilità strutturale. Le caratteristiche tipiche includono:

- Struttura dello slot multistrato per il posizionamento preciso del wafer

- Design aperto per un facile flusso di gas tra i wafer

- Telaio ad alta rigidità per ridurre il rischio di deformazione alle alte temperature

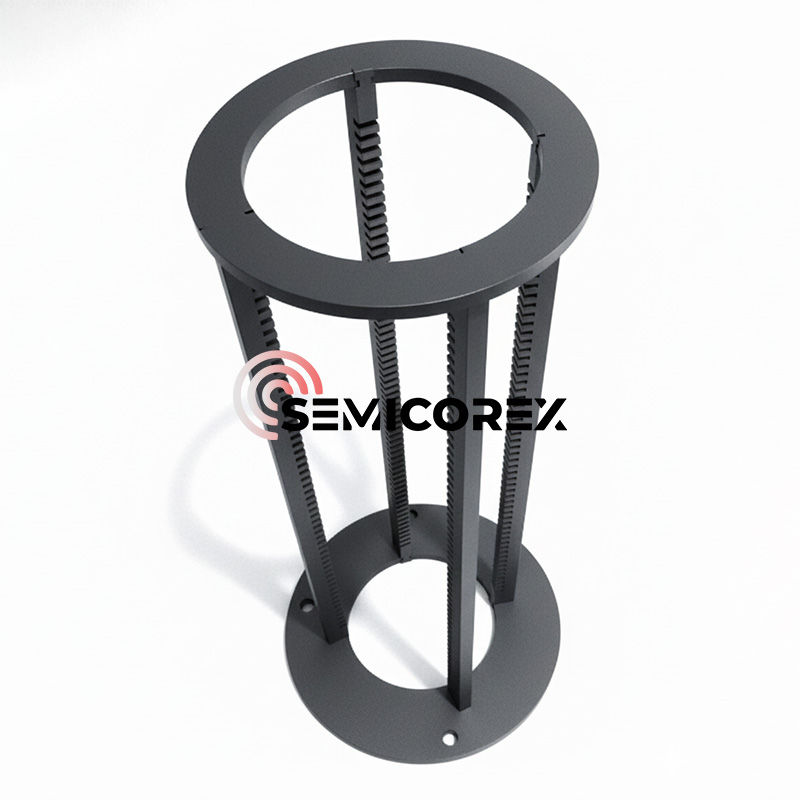

A seconda del tipo di attrezzatura, le imbarcazioni possono essere progettate come strutture verticali o orizzontali e supportare diverse dimensioni di wafer (ad esempio, 6 pollici, 8 pollici, 12 pollici).

03 Selezione dei materiali: perchéCarburo di silicio?

Poiché i processi dei semiconduttori si evolvono verso temperature più elevate e una maggiore pulizia, i materiali tradizionali come il quarzo e l’allumina sono sempre più insufficienti. Al contrario, il carburo di silicio offre vantaggi in diverse dimensioni prestazionali.

1. Resistenza alle alte temperature: il carburo di silicio mostra una buona stabilità strutturale nell'intervallo di temperature compreso tra circa 1200 ℃ e 1400 ℃. In determinate condizioni di processo speciali o di elevata purezza, può essere utilizzato in ambienti con temperature ancora più elevate. Non presenta fenomeni di fusione o rammollimento significativo simili ai materiali metallici alle alte temperature.

2. Elevata conduttività termica: il carburo di silicio possiede un'elevata conduttività termica, che aiuta a ridurre le differenze di temperatura tra i wafer, migliorando così la coerenza del processo.

3. Basso coefficiente di espansione termica: il carburo di silicio ha un basso coefficiente di espansione termica, che riduce l'impatto dello stress termico sui wafer durante i processi di riscaldamento e raffreddamento.

4. Stabilità chimica: il carburo di silicio mostra una buona stabilità chimica in varie atmosfere, comprese le atmosfere ossidanti e riducenti. Tuttavia, subirà comunque una lenta reazione di ossidazione in ambienti con ossigeno ad alta temperatura, formando uno strato protettivo di biossido di silicio.

5. Purezza del materiale e controllo della contaminazione: il carburo di silicio di grado semiconduttore in genere ha un contenuto di impurità rigorosamente controllato per ridurre il rischio di contaminazione sulla superficie del wafer. Esistono differenze significative tra i materiali utilizzati nei diversi gradi di processo.

04 Aree di applicazione

Le imbarcazioni in carburo di silicio sono attualmente ampiamente utilizzate in molteplici campi, tra cui:

-Trattamenti termici nella produzione di circuiti integrati

- Produzione di dispositivi di potenza a semiconduttore (ad esempio dispositivi SiC)

- Lavorazione ad alta temperatura di wafer di silicio fotovoltaico

- Ricerca e sviluppo di materiali e processi semiconduttori

I suoi vantaggi sono ancora più pronunciati in scenari che richiedono alte temperature, forte corrosione o elevata pulizia.

Offerte SemicorexBarchette per wafer SiC, tubi del forno, pale a sbalzo, ecc. in forni ad alta temperatura. Se hai domande o hai bisogno di ulteriori dettagli, non esitare a contattarci.
