Sistema di campo termico a base di carbonio

● 2026-07-02 ● - ● Lasciami un messaggio

1. Il ruolo dei campi termici a base di carbonio si è evoluto dai componenti isolanti ai regolatori delle finestre di processo

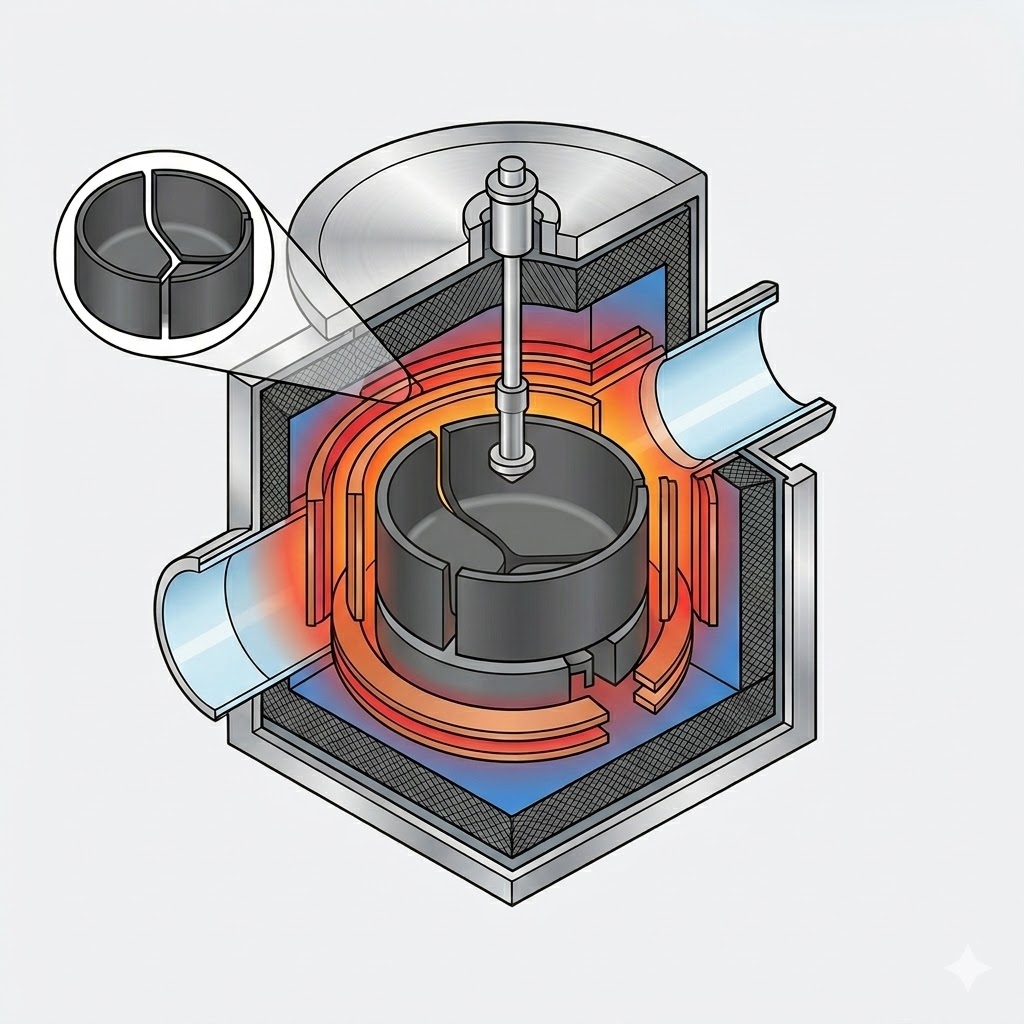

Il valore di un campo termico a base di carbonio va ben oltre l’isolamento termico tradizionale. Nei moderni sistemi di crescita dei cristalli, funziona come una piattaforma completa di controllo del processo che influenza direttamente la qualità dei cristalli, la produttività e i costi operativi. Le sue funzioni principali possono essere riassunte in quattro livelli:

Livello Funzionale	Funzione primaria	Indicatori chiave di prestazione
Supporto strutturale	Supportacrogioli di quarzo, riscaldatori, scudi termici, Einsucilindri di lazioneper garantire la stabilità meccanica dei sistemi di campo termico su larga scala.	Dimensioni del forno, dimensioni del campo termico, dimensioni del crogiolo e capacità di carica
Distribuzione del calore	Controlla i percorsi di radiazione, conduzione e convezione, regolando l'equilibrio termico tra l'interfaccia di fusione e crescita dei cristalli.	Gradiente di temperatura, forma dell'interfaccia, velocità di trazione e consumo di energia
Gestione del flusso di gas	Guida il flusso di argon e, nei sistemi SiC PVT, il trasporto di materiale in fase vapore rimuovendo specie volatili come SiO e CO.	Caratteristiche del campo di flusso, livelli di impurità di ossigeno e carbonio, formazione di depositi e durata del campo termico
Controllo qualità	Influenza la concentrazione di ossigeno, la concentrazione di carbonio, l'uniformità della resistività, la densità delle dislocazioni, la distribuzione delle sollecitazioni e la stabilità della struttura cristallina.	Compatibilità del silicio di tipo N, controllo del politipo SiC e gestione dei difetti

Le specifiche delle apparecchiature disponibili al pubblico indicano che la tecnologia di crescita dei cristalli fotovoltaici Czochralski (CZ) è entrata in una nuova fase caratterizzata da forni più grandi, campi termici più grandi, maggiore capacità di carica, estrazione intelligente dei cristalli e controllo avanzato del basso livello di ossigeno.

Secondo le specifiche pubblicate, alcuni sistemi avanzati di crescita dei cristalli presentano una dimensione della camera principale di Φ1700 × 2100 mm e supportano campi termici fino a 42 pollici di diametro. Le dimensioni dei crogioli compatibili includono 33, 37, 40 e 42 pollici, corrispondenti a capacità di carica di circa 700 kg, 1.000 kg, 1.200 kg e 1.300 kg, rispettivamente.

Inoltre, questi sistemi dimostrano miglioramenti significativi nell’efficienza operativa, tra cui:

· Consumo energetico a crescita costante del diametro fino a 42 kW

· Consumo di acqua di raffreddamento a partire da 20 m³/h

· Produzione giornaliera di cristalli superiore a 200 kg

· Compatibilità con la tecnologia Czochralski continua (CCz) e le configurazioni di crescita dei cristalli assistita da campo magnetico

Questi sviluppi indicano che la progettazione del campo termico è diventata un fattore critico nel determinare la qualità dei cristalli, l’efficienza produttiva e il costo di produzione complessivo.

2. Dimensioni del forno

2.1 Forni di crescita a cristallo singolo fotovoltaico CZ

Il ridimensionamento dei forni per la crescita dei cristalli CZ implica molto di più del semplice aumento delle dimensioni del forno. Una progettazione efficace di forni su larga scala richiede l'ottimizzazione coordinata dei seguenti parametri:

· Diametro della camera principale

· Altezza camera ausiliaria

· Dimensioni dell'apertura della gola

· Dimensioni del crogiolo

· Distanza dallo scudo termico

· Interfacce di alimentazione

· Vie di aspirazione e scarico

La tipica logica ingegneristica alla base della progettazione di forni su larga scala è riassunta di seguito:

Parametro	Significato ingegneristico	Impatto sulle prestazioni del campo termico
Diametro della camera principale	Determina il diametro massimo del campo termico, lo spessore dell'isolamento e le dimensioni del riscaldatore.	Camere più grandi aumentano l'inerzia termica, con conseguente risposta alla temperatura più lenta.
Dimensioni dell'apertura della gola	Determina le dimensioni consentite delle aste di cristallo, degli scudi termici, dei cilindri guida e dei gruppi albero superiore.	Una gola eccessivamente piccola limita il campo termico e la flessibilità di progettazione della struttura di guida del flusso.
Altezza della camera ausiliaria	Determina la capacità di lunghezza dei cristalli, lo spazio di raffreddamento e il tempo del ciclo di estrazione dei cristalli.	Una maggiore altezza supporta una crescita dei cristalli più lunga e un potenziale di produzione più elevato.
Diametro del crogiolo	Determina la capacità di carica iniziale, la profondità di fusione e l'area di dissoluzione dell'ossigeno.	I crogioli più grandi aumentano la produttività ma rendono più difficile il controllo dell’ossigeno.
Interfaccia di alimentazione esterna	Abilita OCz, CCz o operazioni di ricarica multiple.	Estende i cicli di produzione e aumenta la produzione, ma aumenta anche i rischi di accumulo di impurità.

È opportuno distinguere due diversi parametri di tariffazione:

Capacità di carica iniziale

Questo si riferisce alla quantità di materia prima caricata nel crogiolo in una sola volta ed è direttamente determinata dalla dimensione del crogiolo. Le specifiche delle apparecchiature disponibili al pubblico indicano generalmente capacità che vanno da 700 kg a 1.300 kg.

Capacità di carica totale per campagna del forno

Ciò include più cicli di ricarica o operazioni di alimentazione continua durante un ciclo di produzione completo. Di conseguenza, il materiale totale lavorato durante una campagna in forno può essere notevolmente superiore alla carica iniziale.

Ad esempio, i confronti tra settori divulgati nei documenti del prospetto pubblico indicano che:

· Un campo termico da 32 pollici può processare fino a 3000 kg di materiale per campagna di forno.

· Un campo termico da 36 pollici può processare fino a 3500 kg di materiale per campagna di forno.

Questi valori rappresentano la produzione totale durante un intero ciclo operativo piuttosto che la capacità di carico una tantum del crogiolo.

2.2 Forni di crescita dei cristalli SiC PVT

Lo scaling dei forni per la crescita dei cristalli PVT in carburo di silicio (SiC) è notevolmente più impegnativo rispetto all'ampliamento dei sistemi CZ di silicio convenzionali.

A differenza del processo Czochralski, i cristalli di SiC non crescono da una fase fusa. Invece, il trasporto fisico del vapore (PVT) si basa sulla sublimazione della polvere di origine SiC a temperature estremamente elevate. Le specie di vapore generate vengono trasportate lungo un gradiente di temperatura assiale e successivamente cristallizzano su un cristallo seme di SiC relativamente più freddo.

Uno studio pubblicato dalla Royal Society of Chemistry (RSC, 2026) sulla crescita dei cristalli SiC PVT da 150 mm descrive il sistema termico come costituito da cinque componenti primari:

· Feltro isolante termico

· Crogiolo di grafite

· Cristalli di semi di SiC

· Materiale sorgente SiC

· Riscaldatore a resistenza

Durante la crescita dei cristalli, la polvere sorgente sublima ad alta temperatura, producendo specie in fase vapore che migrano verso l'alto sotto il gradiente di temperatura prima di depositarsi sul cristallo seme a temperatura più bassa per formare un singolo cristallo.

Di conseguenza, aumentare le dimensioni di un forno PVT SiC non è semplicemente una questione di raggiungere temperature più elevate. Le principali sfide ingegneristiche includono:

UN. Mantenere un gradiente di temperatura assiale sufficienteper guidare continuamente il processo di sublimazione-trasporto-cristallizzazione.

B. Minimizzazione dei gradienti di temperatura radialiper ridurre lo stress termico, prevenire la rottura dei cristalli e sopprimere la trasformazione del politipo.

C. Preservare la stabilità del campo termicodurante tutto il processo di crescita poiché la polvere sorgente viene gradualmente consumata.

D. Mantenimento di un'interfaccia di crescita dei cristalli controllabiledurante la transizione alla produzione di wafer SiC da 8 pollici e alla futura produzione di wafer SiC da 12 pollici.

Rispetto alla crescita dei cristalli di silicio, il campo termico nei sistemi SiC PVT deve fornire una stabilità della temperatura significativamente più elevata e un controllo termico più preciso, rendendo la progettazione del campo termico una delle tecnologie più critiche per la produzione di cristalli SiC di grande diametro.

3. Accoppiamento critico tra progettazione delle apparecchiature e prestazioni del campo termico

L’interazione tra configurazione del forno, progettazione del campo termico, qualità dei cristalli e costi di produzione può essere riassunta come segue:

Attrezzatura/Variabile di processo	Risposta al campo termico	Risposta di qualità cristallina	Impatto sui costi
Dimensioni del forno più grandi	Maggiore inerzia termica e percorsi del flusso di gas più lunghi	Più difficile mantenere l'uniformità della temperatura radiale	Maggiore capacità produttiva ma maggiori costi di messa in servizio
Campo termico più ampio	Migliore isolamento termico con ridotta perdita di calore	Controllo più impegnativo delle impurità di ossigeno e carbonio	Costo di ammortamento inferiore per wafer ma costo dei componenti del campo termico più elevato
Crogiolo più grande	Aumento del volume del materiale fuso e maggiore dissoluzione dell'ossigeno dalle pareti del crogiolo	Maggiori rischi di fluttuazione della concentrazione di ossigeno e variazione di resistività	Maggiore capacità di ricarica e riduzione del costo di produzione per chilogrammo
Posizione più profonda dello scudo termico	Raffreddamento migliorato dei cristalli e aumento del gradiente di temperatura assiale (G)	Potenziale di velocità di trazione più elevato ma aumento del rischio di instabilità dell'interfaccia	Produttività migliorata pur richiedendo un controllo più rigoroso della rottura dei cristalli
Aumento della portata dell'argon	Maggiore rimozione delle impurità e migliore trasferimento di calore convettivo	Concentrazioni di ossigeno e carbonio inferiori ma fluttuazioni di temperatura potenzialmente maggiori	Maggiore consumo di argon e maggiori requisiti di pompaggio del vuoto
Pressione del forno ridotta	Evaporazione migliorata e rimozione delle specie volatili	Meccanismi modificati di deposizione e retrodiffusione	Requisiti più elevati in termini di prestazioni del sistema di scarico e affidabilità di tenuta
Maggiore velocità di trazione	Maggiore rilascio di calore latente che richiede una maggiore capacità di raffreddamento	Maggiore variazione V/G e rischio di dislocazione più elevato	Maggiore produttività con potenziale riduzione della resa produttiva
Controllo del riscaldatore multizona	Migliore controllabilità del campo di temperatura	Migliore ottimizzazione della forma dell'interfaccia cristallina e del trasporto dell'ossigeno	Aumento della complessità delle apparecchiature e dei costi di messa in servizio
Campo magnetico/tecnologia CCz	Convezione del fuso più stabile e alimentazione continua	Miglioramento del controllo in condizioni di basso livello di ossigeno e dell'uniformità della resistività	Investimento di capitale più elevato consentendo al tempo stesso la produzione avanzata di silicio di tipo N
Campo termico SiC multizona	Ottimizzazione indipendente della forza motrice assiale e dell'uniformità della temperatura radiale	Transizione del politipo, densità di dislocazione e rottura dei cristalli ridotte	Maggiore resa dei cristalli con maggiore complessità del sistema di controllo

La continua evoluzione delle apparecchiature per la crescita dei cristalli dimostra che il campo termico non è più semplicemente un insieme strutturale passivo. Invece, è diventato un sistema integrato di controllo del processo che governa contemporaneamente il trasferimento di calore, la dinamica dei fluidi, il trasporto di massa, la distribuzione delle impurità e la qualità dei cristalli.

Poiché i diametri dei wafer continuano ad aumentare e i materiali semiconduttori diventano più avanzati, i futuri sistemi di campo termico faranno sempre più affidamento sulla simulazione digitale, sull’ottimizzazione multifisica, sul controllo intelligente della temperatura e sulla progettazione personalizzata di componenti in grafite di carbonio per ottenere maggiore produttività, minore densità di difetti e migliore efficienza produttiva.

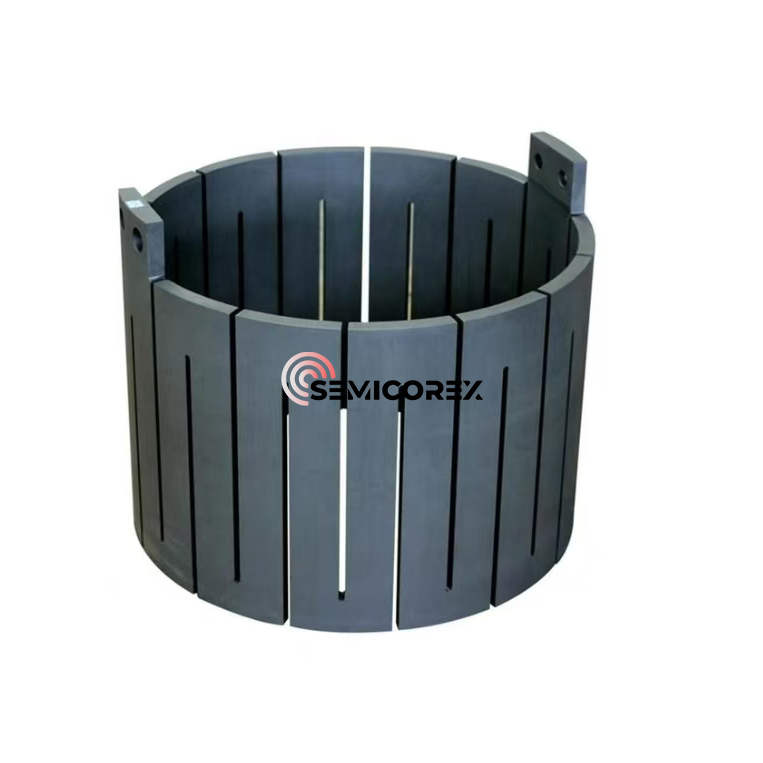

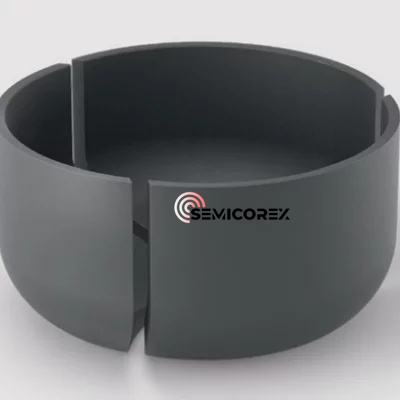

Semicorex fornisce un portafoglio completo di prodotti ad alte prestazionigrafiteEquarzocomponenti per sistemi avanzati di campo termico utilizzati nelle applicazioni di crescita dei cristalli di silicio e SiC. I nostri prodotti sono progettati per offrire stabilità termica superiore, durata operativa estesa ed eccezionale coerenza del processo. Per soluzioni personalizzate o informazioni tecniche aggiuntive, non esitate a contattare il nostro team di tecnici.
