Applicazioni principali dei componenti ceramici di allumina nei semiconduttori

In un contesto di continua espansione della capacità produttiva globale di semiconduttori e di incessante progresso dei processi produttivi, le apparecchiature per la fabbricazione di semiconduttori richiedono ora prestazioni senza precedenti dai suoi componenti principali. Durante la lavorazione dei wafer, l'interno delle camere delle apparecchiature è esposto a molteplici condizioni operative difficili, tra cui bombardamento di plasma ad alta energia, erosione di gas corrosivo, fluttuazioni estreme di temperatura e severi controlli di pulizia. I tradizionali materiali metallici e organici non sono più in grado di offrire un insieme combinato di proprietà quali resistenza alla corrosione, resistenza alle alte temperature, isolamento superiore e bassa contaminazione.

Essendo una ceramica avanzata leader per applicazioni a semiconduttore, la ceramica di allumina raggiunge un equilibrio ottimale tra costo, lavorabilità e prestazioni complessive. Caratterizzati da elevata durezza, eccellente isolamento, eccezionale resistenza alla corrosione e bassa dilatazione termica, soddisfano pienamente i severi requisiti per componenti di grandi dimensioni e ad alta resistenza negli imballaggi di semiconduttori e nelle apparecchiature di fabbricazione e sono diventati materiali strutturali insostituibili nel settore.

Applicazioni principali dei componenti ceramici di allumina nei semiconduttori

1. Applicazioni nelle apparecchiature di litografia

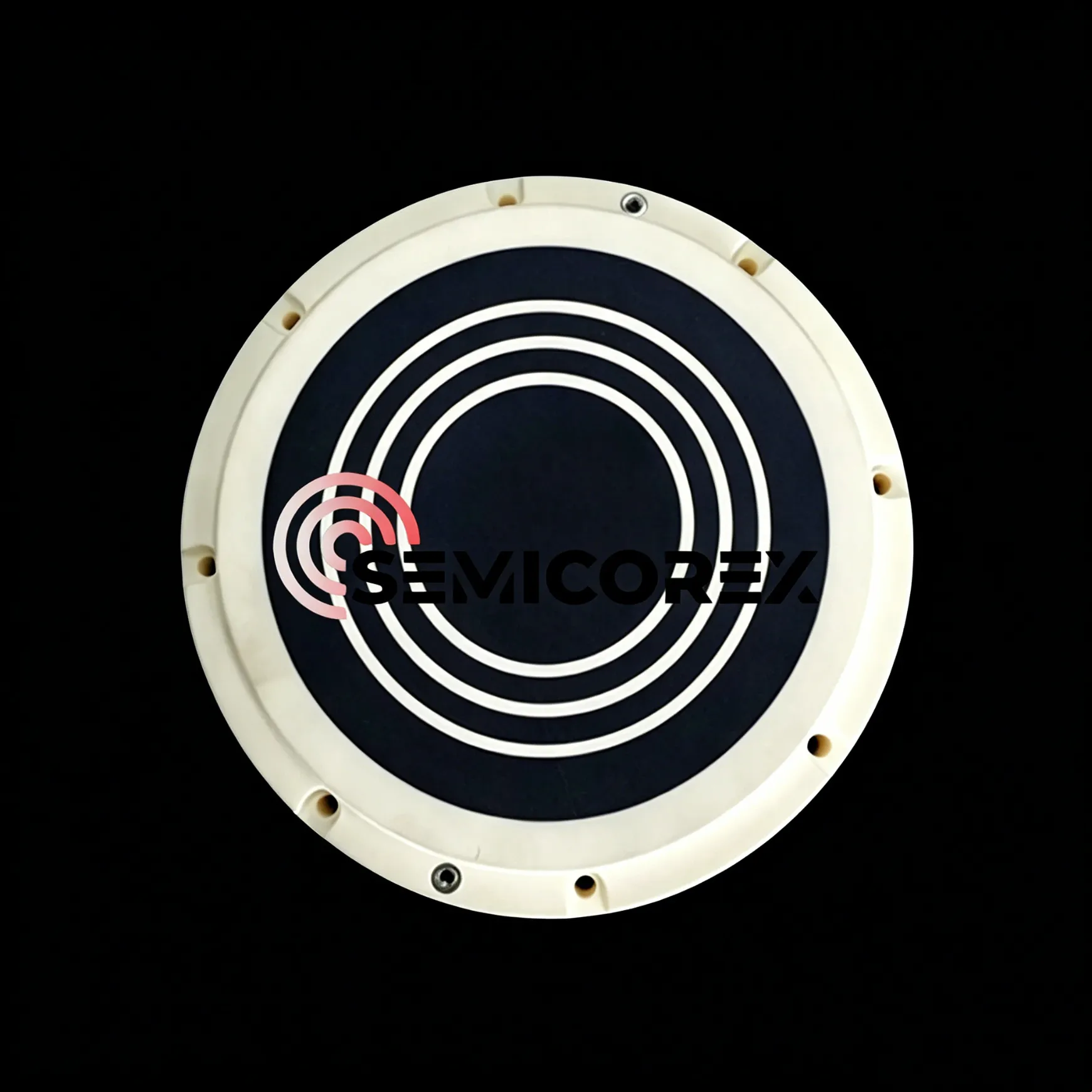

La litografia è uno dei processi più sofisticati nella produzione di semiconduttori, che impone standard estremamente severi per la precisione e la pulizia del posizionamento del movimento. Le ceramiche di allumina sono ampiamente utilizzate per mandrini per wafer, stadi in ceramica, precisionemaneggiare le armie altre parti chiave.

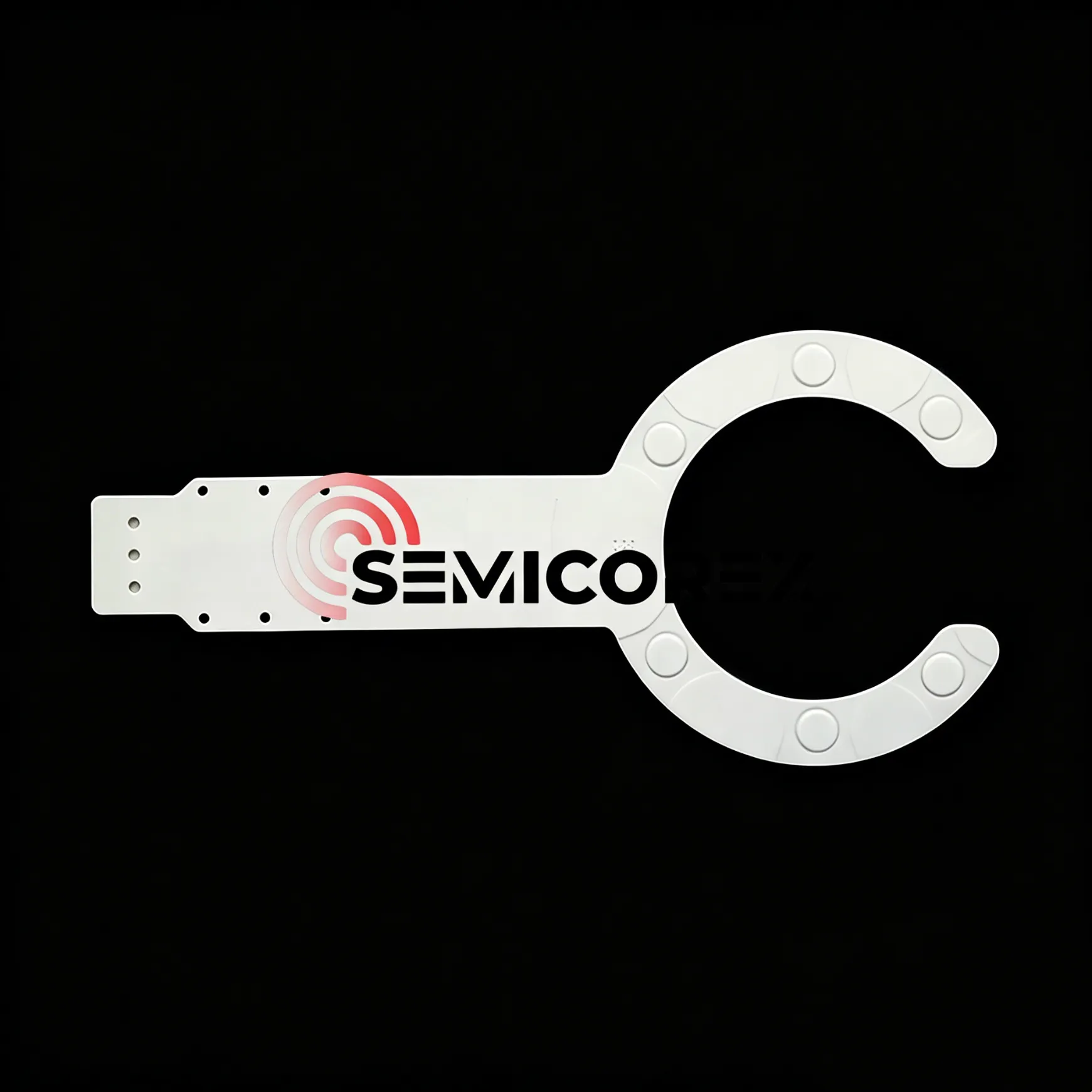

Per il trasporto dei wafer, le ceramiche di allumina vengono adottate per fabbricare bracci robotici. Mentre la ceramica al carburo di silicio è teoricamente ideale per tali componenti, i bracci in ceramica di allumina offrono un rapporto costo-efficacia superiore grazie ai minori costi dei materiali e alla lavorazione più semplice. Nei processi di lucidatura dei wafer, le ceramiche di allumina vengono ampiamente applicate a piastre di lucidatura, piattaforme di condizionamento emandrino a vuotoS.

La precisione di posizionamento degli stadi litografici e dei sistemi di trasferimento dei wafer influisce direttamente sulla precisione della sovrapposizione e sulla resa produttiva. Grazie alla sua elevata rigidità, alla bassa dilatazione termica e all'eccellente resistenza alle vibrazioni, la ceramica di allumina aiuta i sistemi di movimento a mantenere un funzionamento ad alta precisione a lungo termine ad alte velocità. Nel frattempo, il materiale soddisfa i severi requisiti delle camere bianche, tra cui prestazioni prive di particelle, assenza di magnetismo e basso degassamento.

2. Applicazioni nelle apparecchiature per l'incisione

L'incisione è un processo di produzione del nucleo dei semiconduttori, in cui il plasma ad alta energia rimuove selettivamente il materiale dalle aree designate sulle superfici dei wafer. Generato da alogeni ionizzati e gas inerti, il plasma non agisce solo sui wafer, ma provoca anche una continua erosione fisica e chimica delle pareti della camera e dei componenti critici. Ciò porta a due problemi principali: le parti erose producono particelle sospese nell'aria che possono aderire ai wafer e causare cortocircuiti nei chip; inoltre, l'usura dei componenti accelera l'invecchiamento delle apparecchiature e ne riduce la durata.

L'allumina (Al₂O₃) vanta un'elevata rigidità dielettrica e una resistenza chimica superiore, mantenendo prestazioni stabili in caso di intensa esposizione al plasma. È uno dei materiali più utilizzati per la protezione dall'incisione al plasma. I rivestimenti in allumina di elevata purezza e le ceramiche di allumina solida sono comunemente usati per proteggere le camere di incisione e i componenti interni. Oltre alle strutture delle camere, le ceramiche di allumina vengono adottate anche per il gasugelli, piastre di distribuzione del gas e anelli di ritenzione dei wafer nelle apparecchiature per la lavorazione del plasma.

3. Applicazioni nelle apparecchiature CMP

Nella lucidatura chimico-meccanica (CMP), le particelle abrasive presenti nel liquame causano attrito e usura costantipiastre lucidantie fasi. Data la sua eccezionale durezza e resistenza all'usura, la ceramica di allumina è ampiamente utilizzata per tavoli di lucidatura ceramica, piastre di lucidatura, piastre di lappatura ed effettori finali.

L'eccezionale durezza superficiale dei tavoli di lucidatura dell'allumina garantisce una planarità costante dopo la lavorazione di grandi lotti di wafer, il che è fondamentale per il controllo preciso della planarità della superficie del chip.

4. Applicazioni nel packaging dei semiconduttori

Nell'imballaggio dei semiconduttori, le ceramiche di allumina sono ampiamente prodotte in substrati di imballaggio, dissipatori di calore e piastre di base per dispositivi elettronici ad alta potenza. I substrati dei circuiti in allumina offrono un eccellente isolamento, una discreta conduttività termica, un basso coefficiente di dilatazione termica ed un'elevata resistenza meccanica, rendendoli una scelta tradizionale per l'imballaggio elettronico. I componenti in allumina per il confezionamento di chip nudi presentano un'eccellente tenuta all'aria anche a temperature elevate e sono ampiamente utilizzati in ambienti elettronici sotto vuoto.

Inoltre, le parti in ceramica di allumina fungono da componenti chiave nelle apparecchiature back-end dei semiconduttori, come capillari ceramici per macchine wire bonding, ugelli ceramici e schede sonda per gestori di test, che richiedono altissima precisione, grande resistenza all'usura e isolamento elettrico affidabile.
