L'anello di incisione in CVD SiC è un componente essenziale nel processo di produzione dei semiconduttori, offrendo prestazioni eccezionali negli ambienti di incisione al plasma. Grazie alla sua durezza superiore, resistenza chimica, stabilità termica ed elevata purezza, CVD SiC garantisce che il processo di incisione sia preciso, efficiente e affidabile. Scegliendo gli anelli di incisione SiC CVD Semicorex, i produttori di semiconduttori possono aumentare la longevità delle loro apparecchiature, ridurre i tempi di inattività e migliorare la qualità complessiva dei loro prodotti.*

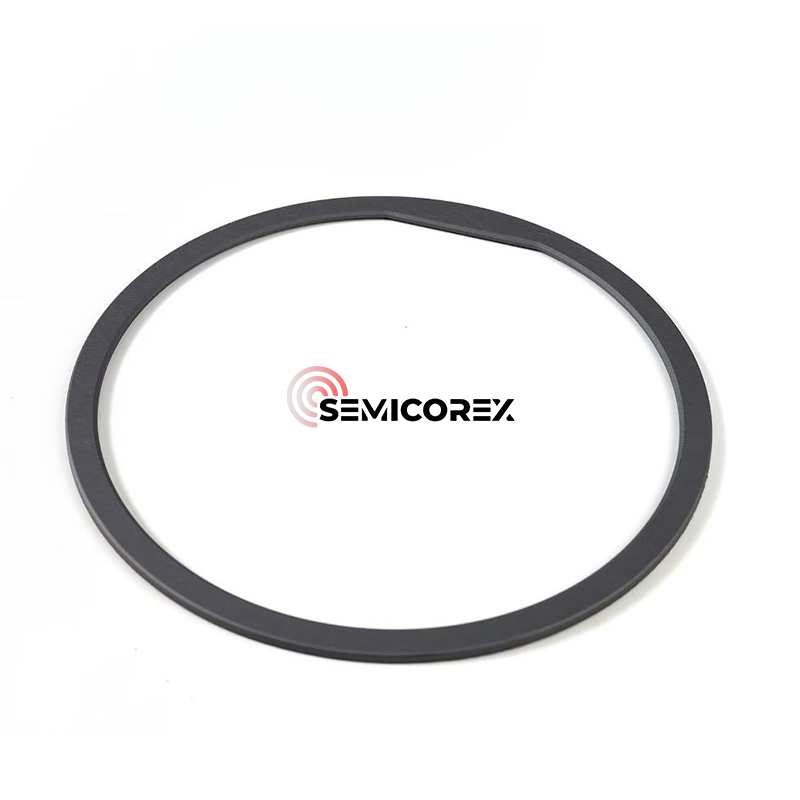

L'anello di incisione Semicorex è un componente critico nelle apparecchiature di produzione di semiconduttori, in particolare nei sistemi di incisione al plasma. Realizzato in carburo di silicio con deposizione chimica in fase vapore (CVD SiC), questo componente offre prestazioni superiori in ambienti al plasma altamente esigenti, rendendolo una scelta indispensabile per i processi di incisione di precisione nell'industria dei semiconduttori.
Il processo di incisione, un passaggio fondamentale nella creazione di dispositivi a semiconduttore, richiede apparecchiature in grado di resistere ad ambienti difficili al plasma senza degradarsi. L'anello di incisione, posizionato come parte della camera in cui il plasma viene utilizzato per incidere i modelli sui wafer di silicio, svolge un ruolo cruciale in questo processo.
L'anello di incisione funziona come una barriera strutturale e protettiva, garantendo che il plasma sia contenuto e diretto esattamente dove necessario durante il processo di incisione. Date le condizioni estreme all'interno delle camere al plasma, come temperature elevate, gas corrosivi e plasma abrasivo, è essenziale che l'anello di incisione sia costruito con materiali che offrano un'eccezionale resistenza all'usura e alla corrosione. È qui che CVD SiC (Chemical Vapor Deposition Silicon Carbide) dimostra il suo valore come scelta migliore per la produzione di anelli di incisione.
CVD SiC è un materiale ceramico avanzato noto per le sue eccezionali proprietà meccaniche, chimiche e termiche. Queste caratteristiche lo rendono un materiale ideale per l'uso in apparecchiature per la produzione di semiconduttori, in particolare nel processo di incisione, dove le esigenze prestazionali sono elevate.
Elevata durezza e resistenza all'usura:
Il CVD SiC è uno dei materiali più duri disponibili, secondo solo al diamante. Questa estrema durezza fornisce un'eccellente resistenza all'usura, rendendolo in grado di resistere all'ambiente duro e abrasivo dell'incisione al plasma. L'anello di attacco, esposto al continuo bombardamento di ioni durante il processo, può mantenere la sua integrità strutturale per periodi più lunghi rispetto ad altri materiali, riducendo la frequenza delle sostituzioni.
Inerzia chimica:
Una delle preoccupazioni principali nel processo di incisione è la natura corrosiva dei gas plasmatici, come il fluoro e il cloro. Questi gas possono causare un degrado significativo nei materiali che non sono chimicamente resistenti. Il SiC CVD, tuttavia, mostra un'eccezionale inerzia chimica, in particolare negli ambienti di plasma contenenti gas corrosivi, prevenendo così la contaminazione dei wafer semiconduttori e garantendo la purezza del processo di attacco.
Stabilità termica:
I processi di attacco dei semiconduttori spesso avvengono a temperature elevate, che possono causare stress termico sui materiali. CVD SiC ha un'eccellente stabilità termica e un basso coefficiente di dilatazione termica, che gli consente di mantenere la sua forma e integrità strutturale anche a temperature elevate. Ciò riduce al minimo il rischio di deformazione termica, garantendo una precisione di incisione costante durante tutto il ciclo di produzione.
Elevata purezza:
La purezza dei materiali utilizzati nella produzione dei semiconduttori è della massima importanza, poiché qualsiasi contaminazione può influire negativamente sulle prestazioni e sulla resa dei dispositivi a semiconduttore. CVD SiC è un materiale di elevata purezza, che riduce il rischio di introdurre impurità nel processo di produzione. Ciò contribuisce a rendimenti più elevati e a una migliore qualità complessiva nella produzione di semiconduttori.
L'anello di incisione in CVD SiC viene utilizzato principalmente nei sistemi di incisione al plasma, utilizzati per incidere modelli complessi su wafer semiconduttori. Questi modelli sono essenziali per creare i circuiti microscopici e i componenti presenti nei moderni dispositivi a semiconduttore, inclusi processori, chip di memoria e altri componenti microelettronici.
