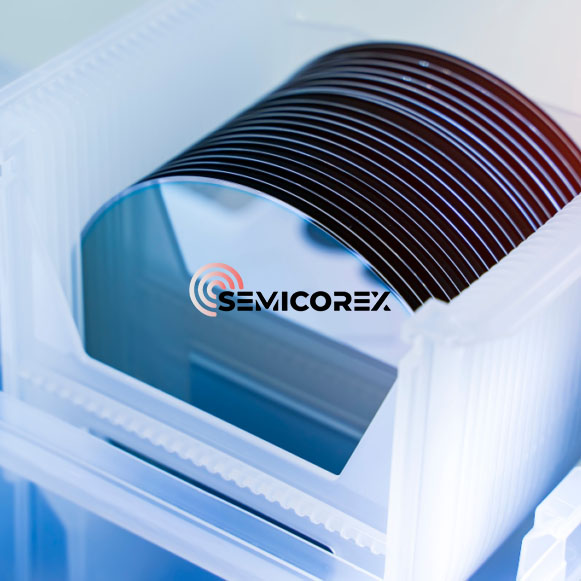

Wafer SOI

Semicorex SOI Wafer (Silicon On Insulator) è un substrato semiconduttore all'avanguardia progettato per soddisfare le esigenze di alte prestazioni della moderna fabbricazione di circuiti integrati (IC). Costruiti con un sottile strato di silicio sopra un materiale isolante, in genere biossido di silicio (SiO₂), i wafer SOI consentono miglioramenti significativi delle prestazioni nei dispositivi a semiconduttore fornendo isolamento tra diversi componenti elettrici. Questi wafer sono particolarmente utili nella produzione di dispositivi di potenza, componenti RF (radiofrequenza) e MEMS (sistemi microelettromeccanici), dove la gestione termica, l'efficienza energetica e la miniaturizzazione sono fondamentali.

I wafer SOI offrono caratteristiche elettriche superiori, tra cui bassa capacità parassita, ridotta diafonia tra gli strati e migliore isolamento termico, che li rendono ideali per applicazioni ad alta frequenza, alta velocità e sensibili al consumo energetico nell'elettronica avanzata. Semicorex fornisce una varietà di wafer SOI su misura per esigenze di produzione specifiche, inclusi diversi spessori di silicio, diametri di wafer e strati isolanti, garantendo ai clienti un prodotto perfettamente adatto alle loro applicazioni.

Struttura e caratteristiche

Un wafer SOI è costituito da tre strati principali: uno strato superiore di silicio, uno strato isolante (solitamente biossido di silicio) e un substrato di silicio sfuso. Lo strato superiore di silicio, o strato del dispositivo, funge da regione attiva in cui vengono fabbricati i dispositivi a semiconduttore. Lo strato isolante (SiO₂) agisce come una barriera elettricamente isolante, fornendo una separazione tra lo strato superiore di silicio e il silicio sfuso, che funziona come supporto meccanico per il wafer.

Le caratteristiche principali del wafer SOI di Semicorex includono:

Strato del dispositivo: lo strato superiore di silicio è generalmente sottile, con uno spessore che varia da decine di nanometri a diversi micrometri, a seconda dell'applicazione. Questo sottile strato di silicio consente la commutazione ad alta velocità e un basso consumo energetico nei transistor e in altri dispositivi a semiconduttore.

Strato isolante (SiO₂): lo strato isolante ha in genere uno spessore compreso tra 100 nm e diversi micrometri. Questo strato di biossido di silicio fornisce isolamento elettrico tra lo strato superiore attivo e il substrato di silicio sfuso, contribuendo a ridurre la capacità parassita e migliorando le prestazioni del dispositivo.

Substrato di silicio sfuso: il substrato di silicio sfuso fornisce supporto meccanico ed è solitamente più spesso dello strato del dispositivo. Può anche essere personalizzato per applicazioni specifiche regolandone la resistività e lo spessore.

Opzioni di personalizzazione: Semicorex offre una varietà di opzioni di personalizzazione, inclusi diversi spessori dello strato di silicio, spessori dello strato isolante, diametri del wafer (comunemente 100 mm, 150 mm, 200 mm e 300 mm) e orientamenti del wafer. Ciò ci consente di fornire wafer SOI adatti per un'ampia gamma di applicazioni, dalla ricerca e sviluppo su piccola scala alla produzione ad alto volume.

Materiale di alta qualità: i nostri wafer SOI sono realizzati con silicio di elevata purezza, garantendo una bassa densità di difetti e un'elevata qualità cristallina. Ciò si traduce in prestazioni e resa del dispositivo superiori durante la fabbricazione.

Tecniche di incollaggio avanzate: Semicorex utilizza tecniche di incollaggio avanzate come SIMOX (Separation by IMplantation of Oxygen) o la tecnologia Smart Cut™ per fabbricare i nostri wafer SOI. Questi metodi garantiscono un controllo eccellente sullo spessore del silicio e degli strati isolanti, fornendo wafer uniformi e di alta qualità adatti alle applicazioni dei semiconduttori più esigenti.

Applicazioni nell'industria dei semiconduttori

I wafer SOI sono cruciali in molte applicazioni avanzate di semiconduttori grazie alle loro proprietà elettriche migliorate e alle prestazioni superiori in ambienti ad alta frequenza, bassa potenza e alta velocità. Di seguito sono riportate alcune delle applicazioni chiave dei wafer SOI di Semicorex:

Dispositivi RF e a microonde: lo strato isolante dei wafer SOI aiuta a ridurre al minimo la capacità parassita e a prevenire la degradazione del segnale, rendendoli ideali per dispositivi RF (radiofrequenza) e a microonde, inclusi amplificatori di potenza, oscillatori e mixer. Questi dispositivi beneficiano di un migliore isolamento, con conseguenti prestazioni più elevate e un consumo energetico inferiore.

Dispositivi di potenza: la combinazione dello strato isolante e del sottile strato superiore di silicio nei wafer SOI consente una migliore gestione termica, rendendoli perfetti per i dispositivi di potenza che richiedono un'efficiente dissipazione del calore. Le applicazioni includono MOSFET di potenza (transistor a effetto di campo a semiconduttore a ossido di metallo), che beneficiano di una ridotta perdita di potenza, velocità di commutazione più elevate e prestazioni termiche migliorate.

MEMS (sistemi micro-elettromeccanici): i wafer SOI sono ampiamente utilizzati nei dispositivi MEMS grazie allo strato sottile e ben definito del dispositivo in silicio, che può essere facilmente microlavorato per formare strutture complesse. I dispositivi MEMS basati su SOI si trovano in sensori, attuatori e altri sistemi che richiedono elevata precisione e affidabilità meccanica.

Logica avanzata e tecnologia CMOS: i wafer SOI vengono utilizzati nelle tecnologie logiche CMOS (semiconduttori a ossido di metallo complementare) avanzate per la produzione di processori ad alta velocità, dispositivi di memoria e altri circuiti integrati. La bassa capacità parassita e il ridotto consumo energetico dei wafer SOI aiutano a raggiungere velocità di commutazione più elevate e una maggiore efficienza energetica, fattori chiave nell'elettronica di prossima generazione.

Optoelettronica e fotonica: il silicio cristallino di alta qualità nei wafer SOI li rende adatti per applicazioni optoelettroniche, come fotorilevatori e interconnessioni ottiche. Queste applicazioni beneficiano dell'eccellente isolamento elettrico fornito dallo strato isolante e della capacità di integrare componenti fotonici ed elettronici sullo stesso chip.

Dispositivi di memoria: i wafer SOI vengono utilizzati anche in applicazioni di memoria non volatile, tra cui memoria flash e SRAM (memoria statica ad accesso casuale). Lo strato isolante aiuta a mantenere l'integrità del dispositivo riducendo il rischio di interferenze elettriche e diafonia.

I wafer SOI di Semicorex forniscono una soluzione avanzata per un'ampia gamma di applicazioni di semiconduttori, dai dispositivi RF all'elettronica di potenza e ai MEMS. Con caratteristiche prestazionali eccezionali, tra cui bassa capacità parassita, consumo energetico ridotto e gestione termica superiore, questi wafer offrono maggiore efficienza e affidabilità del dispositivo. Personalizzabili per soddisfare le esigenze specifiche dei clienti, i wafer SOI di Semicorex sono la scelta ideale per i produttori che cercano substrati ad alte prestazioni per l'elettronica di prossima generazione.
