Che ruolo svolge il processo di ricottura?

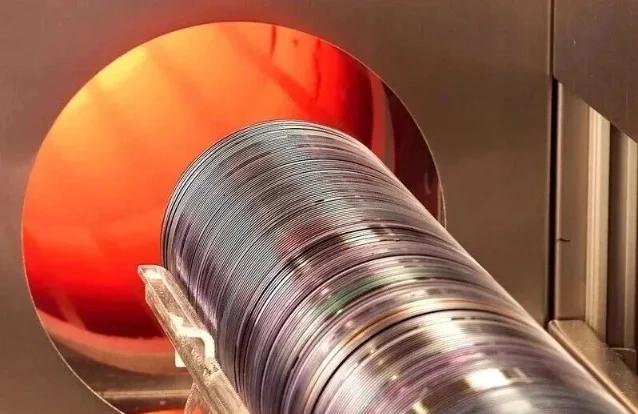

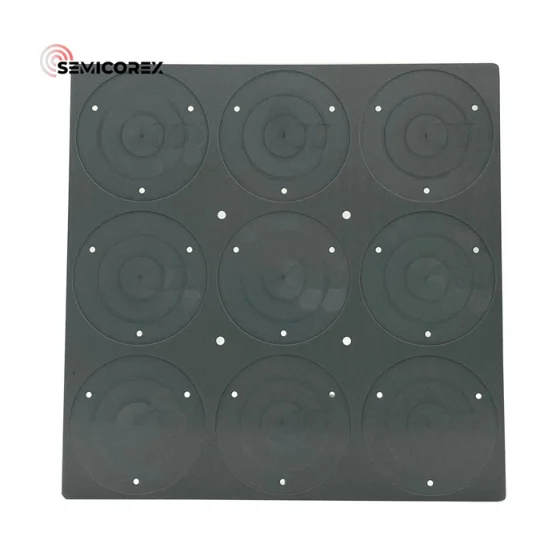

Nella fabbricazione dei wafer, il trattamento di ricottura è una fase di lavorazione indispensabile. La ricottura è essenzialmente un processo di trattamento termico controllato, che prevede il riscaldamento dei wafer di silicio a una temperatura specifica (tipicamente tra 600°C e 1200°C), il loro mantenimento per una certa durata e il loro raffreddamento a una velocità adeguata. Non altera la forma macroscopica dei wafer ma ripara e ottimizza le loro microstrutture interne.

Funzioni di ricottura

Regolando con precisione i profili di riscaldamento e raffreddamento, il processo di ricottura può attivare gli atomi droganti, riparare i danni al reticolo, alleviare lo stress interno e migliorare l'affidabilità elettrica dei wafer. Questi miglioramenti critici delle prestazioni gettano solide basi per la successiva elaborazione dei wafer, fungendo da prerequisito fondamentale per garantire un funzionamento stabile a lungo termine dei dispositivi a semiconduttore di uso finale in scenari ad alta potenza e alta integrazione.

1. Attivazione degli atomi droganti

Durante l'impianto ionico, gli atomi droganti ad alta energia (ad esempio boro, fosforo, arsenico) vengono spinti nel reticolo di silicio come proiettili. La maggior parte degli atomi rimane intrappolata in siti interstiziali o in posizioni casuali in uno stato elettricamente inattivo, incapace di fornire elettroni o lacune liberi, e quindi non riesce a modificare la conduttività del silicio. La ricottura fornisce energia termica sufficiente per consentire a questi atomi interstiziali di migrare, occupare i siti vacanti del reticolo creati dal danno da impianto e integrarsi nel reticolo cristallino. Questo processo è noto come attivazione sostitutiva. Solo i droganti attivati ​​contribuiscono con portatori di carica gratuiti per formare giunzioni PN o canali conduttivi. Senza ricottura, le impurità impiantate esistono semplicemente fisicamente all'interno del silicio con un impatto trascurabile sulle prestazioni elettriche.

2. Riparazione dei danni al reticolo

L'impianto ionico ad alta energia sposta gli atomi di silicio dai siti del reticolo, generando numerosi posti vacanti, interstiziali e persino uno strato amorfo spesso da diverse a decine di nanometri sulla superficie del wafer. Tali reticoli difettosi soffrono di una bassa mobilità dei portatori e di una grave corrente di dispersione. Durante la ricottura, l'energia termica innesca la vibrazione, la diffusione e la riorganizzazione degli atomi di silicio. Le regioni amorfe si ricristallizzano tramite epitassia in fase solida per ripristinare strutture monocristalline quasi perfette, analogamente al rifacimento della superficie di una strada bucherellata da crateri per recuperare la planarità e l'integrità strutturale.

3. Sollievo dallo stress interno

Lo stress termico e meccanico si accumula nei wafer di silicio durante l'ossidazione ad alta temperatura, la deposizione di film sottile e i rapidi cicli di temperatura. Lo stress non alleviato causa l'incurvamento dei wafer, le linee di scorrimento, la mancata messa a fuoco della litografia o addirittura la frattura del dispositivo. Attraverso profili di temperatura ben progettati, la ricottura rilassa gli atomi del reticolo per rilasciare uniformemente lo stress residuo.

4. Miglioramento dell'affidabilità elettricaAlcune fasi di produzione introducono impurità a livello profondo come metalli pesanti (ferro, rame), che formano centri di ricombinazione nella banda proibita, riducendo drasticamente la durata dei portatori minoritari e aumentando la corrente di dispersione. La ricottura ad alta temperatura spinge queste impurità a diffondersi verso l'interno e ad essere catturate dagli strati getter superficiali, purificando le regioni attive. Questo passaggio è particolarmente critico per i dispositivi sensibili alle perdite come celle solari e rilevatori.
