Mandrini a vuoto in ceramicasono strumenti utilizzati per bloccare e trasportare wafer semiconduttori nella produzione di wafer semiconduttori. Sono caratterizzati da elevata planarità e parallelismo, struttura densa e uniforme, elevata resistenza, buona permeabilità all'aria, forza di adsorbimento uniforme e facilità di rifinitura. Sono adatti per processi quali assottigliamento, taglio, macinazione, pulizia e lavorazione nella produzione di wafer semiconduttori, risolvendo efficacemente molti problemi come impronte sui wafer, rottura elettrostatica dei chip e contaminazione delle particelle. Nelle applicazioni pratiche raggiungono una qualità di lavorazione estremamente elevata per wafer semiconduttori.

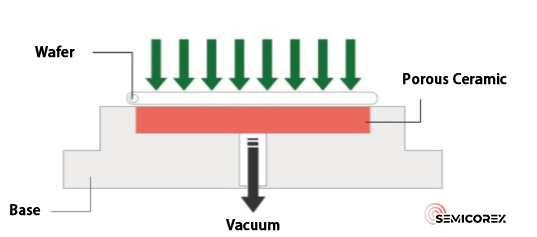

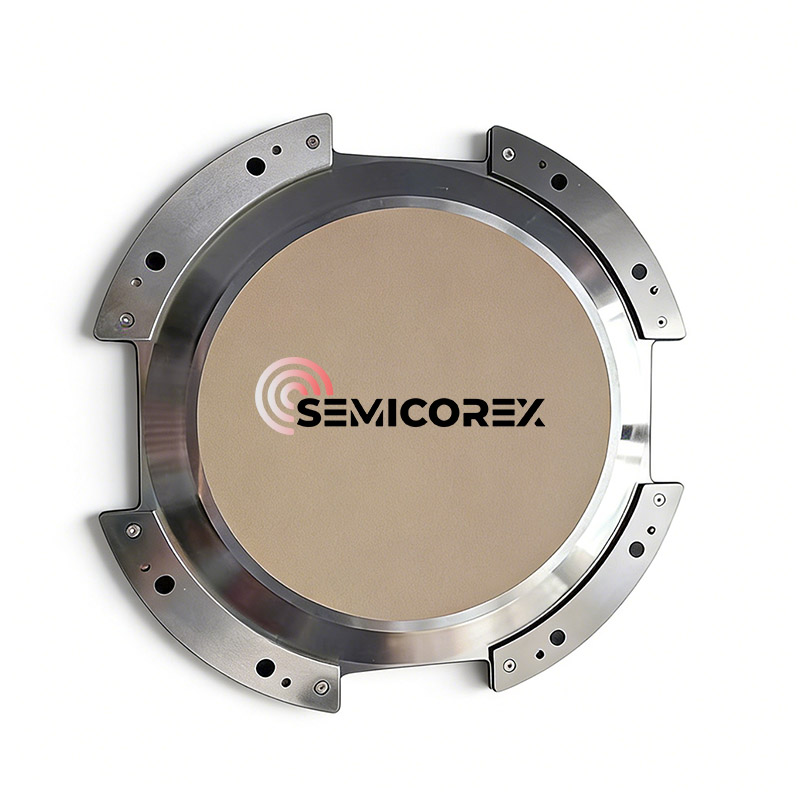

A mandrino a vuoto in ceramicaè un apparecchio di processo ultrapreciso basato sul principio dell'aspirazione del vuoto. È costituito principalmente da materiali ceramici avanzati come allumina, nitruro di alluminio o carburo di silicio. Attraverso canali del vuoto lavorati con precisione o strutture porose sulla sua superficie di adsorbimento, si collega a un sistema di vuoto esterno per formare un campo di pressione negativa uniforme.
Nella produzione di fascia alta, come quella dei semiconduttori e dei pannelli di visualizzazione, il valore fondamentale dei mandrini a vuoto in ceramica risiede nella loro capacità di eliminare i tradizionali metodi di bloccaggio meccanico. Utilizzando solo una forza di adsorbimento uniformemente distribuita, possono trattenere saldamente wafer o substrati di vetro ultrasottili e ultrafragili senza contatto o contaminazione da particelle durante l'intero processo. Allo stesso tempo, grazie alla planarità della superficie su scala nanometrica, alla rigidità estremamente elevata e all'eccellente stabilità termochimica, può fornire una superficie di riferimento per il posizionamento quasi perfetto per il pezzo in ambienti di processo difficili, garantendo così l'accuratezza e la resa di processi critici come la fotolitografia, l'ispezione e la rettifica.
Negli scenari di produzione di fascia alta, i mandrini non sono semplicemente "strumenti di assorbimento", ma piuttosto dispositivi cruciali che determinano direttamente la stabilità del processo e la resa del prodotto. Tra i numerosi materiali, i materiali ceramici sono ampiamente scelti, riflettendo esattamente il modo in cui i materiali ceramici avanzati affrontano sistematicamente i punti critici del settore. Da un punto di vista ingegneristico, questo può essere riassunto in "quattro requisiti elevati":
Nei processi di produzione di semiconduttori e display, i wafer di silicio e i substrati di vetro manipolati e lavorati sono spesso estremamente sottili, con spessori fino a decine di micrometri. Su tali scale, qualsiasi minima flessione, vibrazione o sollecitazione locale irregolare può portare alla rottura e alla deformazione del wafer o addirittura influenzare direttamente la precisione dell'allineamento di processi critici come la fotolitografia.

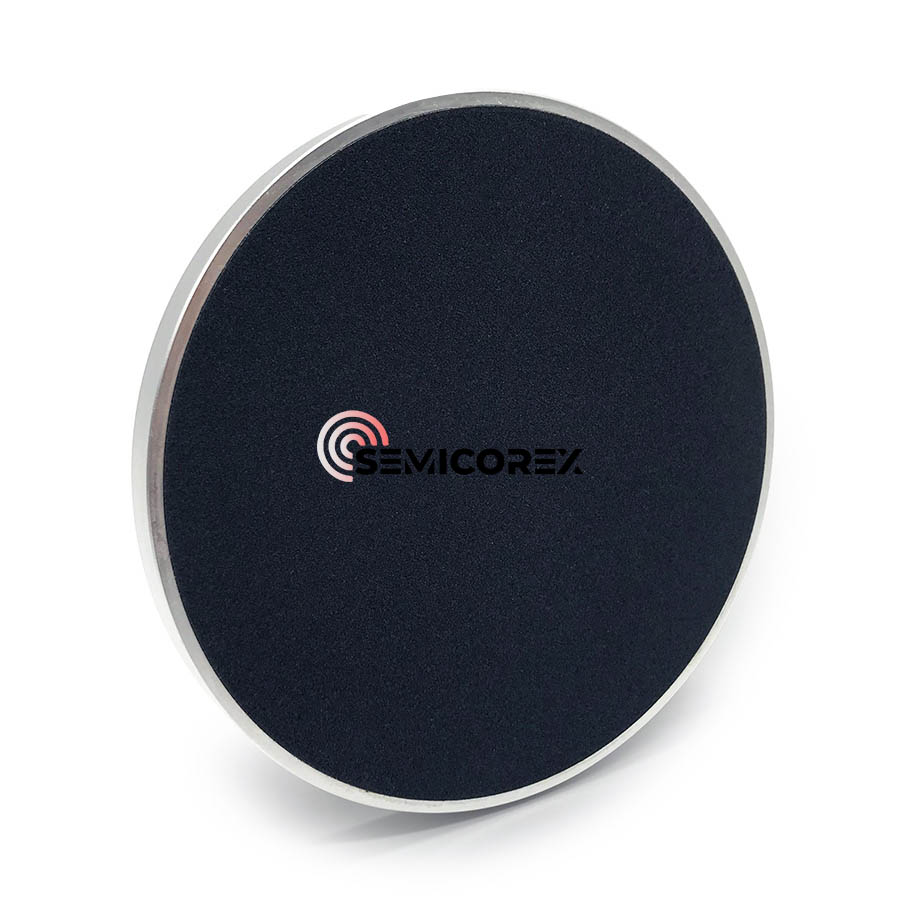

I materiali ceramici avanzati (come l'allumina e il carburo di silicio) possono raggiungere una planarità submicrometrica o addirittura nanometrica attraverso la sinterizzazione di precisione e processi di levigatura e lucidatura ad alta precisione. Allo stesso tempo, il loro elevato modulo elastico conferisce al mandrino una rigidità strutturale estremamente elevata, garantendo quasi nessuna deformazione sotto vuoto, fornendo così un piano di riferimento assolutamente stabile per il processo.
Le officine di produzione di semiconduttori hanno requisiti di pulizia estremamente severi. Le attrezzature di processo non solo devono essere esenti da contaminazione da particolato, ma devono anche impedire il rilascio di ioni metallici e resistere all'esposizione ripetuta a vari prodotti chimici detergenti.
La ceramica, in quanto materiale inorganico non metallico, ha una superficie densa e liscia, che la rende meno soggetta alla generazione di particelle. Inoltre, non sono magnetici, non contengono elementi metallici migrabili e presentano una stabilità chimica estremamente elevata. Mantengono prestazioni stabili in ambienti con acidi forti, alcali forti e solventi organici, rendendoli ideali per applicazioni a lungo termine in processi di camere bianche di alto livello.
Sulle linee di produzione automatizzate che operano 24 ore su 24, 7 giorni su 7, i mandrini in ceramica devono resistere a migliaia di cicli di assorbimento e rilascio e affrontare fluttuazioni di temperatura a lungo termine e persino ambienti di processo ad alta temperatura. Ciò pone requisiti estremamente elevati in termini di resistenza all'usura, resistenza alla fatica e stabilità termica del materiale.
Rispetto ai metalli o ai polimeri, le ceramiche hanno una maggiore durezza e resistenza all’usura e il loro comportamento di espansione termica è stabile, il che le rende meno soggette allo scorrimento viscoso o al degrado delle prestazioni. La sua durata è in genere significativamente più lunga di quella dei tradizionali mandrini in materiale, con una manutenzione e una frequenza di sostituzione inferiori, il che lo rende più economico in termini di costo totale del ciclo di vita.
Nei processi più avanzati dei semiconduttori, la funzione dei mandrini ceramici non è più limitata all'aspirazione del vuoto. Ad esempio, nelle camere a vuoto utilizzate per l'attacco a secco e la deposizione di film sottile (CVD/PVD), i tradizionali fori di adsorbimento del vuoto possono disturbare l'atmosfera e la distribuzione della pressione all'interno della camera.
A questo punto, il "mandrino elettrostatico (ESC)" diventa una soluzione fondamentale. Gli ESC utilizzano la forza elettrostatica generata dallo strato dielettrico ceramico sotto un campo elettrico applicato per assorbire i wafer. Ciò non solo evita l'interferenza dei fori del vuoto sull'ambiente di processo, ma integra anche riscaldatori e canali di raffreddamento all'interno del mandrino, consentendo un controllo preciso della temperatura del wafer (da basse temperature a oltre 500°C), una base cruciale per l'implementazione di successo di processi avanzati.
I mandrini in ceramica sono ampiamente utilizzati in campi manifatturieri di fascia alta come semiconduttori, pannelli di visualizzazione, fotovoltaico e ottica di precisione.
Nei processi dei semiconduttori, fungono da piattaforme cruciali per la fotolitografia, l'incisione, la lucidatura e l'ispezione. Nel settore dei pannelli per display, forniscono supporto e trasporto stabili per substrati di vetro ultrasottili e di grandi dimensioni. Nella produzione di celle fotovoltaiche garantiscono la manipolazione sicura di wafer di silicio sottili e fragili durante il taglio e il test.
Il loro valore fondamentale risiede nel fornire una soluzione di fissaggio di precisione per pezzi ultrasottili, ultrapiatti e ultrafragili senza stress meccanico o contaminazione da particolato, costituendo la pietra angolare per garantire elevata resa ed efficienza nella moderna produzione di precisione.
