Cosa sono gli anelli nell'acquaforte

Nella produzione di chip, la fotolitografia e l'incisione sono due fasi strettamente collegate. La fotolitografia precede l'incisione, dove il modello del circuito viene sviluppato sul wafer utilizzando fotoresist. L'attacco rimuove quindi gli strati di pellicola non coperti dal fotoresist, completando il trasferimento del modello dalla maschera al wafer e preparandosi per le fasi successive come l'impianto ionico.

L'acquaforte comporta la rimozione selettiva del materiale non necessario utilizzando metodi chimici o fisici. Dopo il rivestimento, il rivestimento resistivo, la fotolitografia e lo sviluppo, l'incisione rimuove il materiale della pellicola sottile non necessario esposto sulla superficie del wafer, lasciando solo le aree desiderate. Il fotoresist in eccesso viene quindi rimosso. Ripetendo ripetutamente questi passaggi si creano circuiti integrati complessi. Poiché l'incisione comporta la rimozione del materiale, viene chiamata "processo sottrattivo".

L'incisione a secco, nota anche come incisione al plasma, è il metodo dominante nell'incisione dei semiconduttori. Gli incisori al plasma sono generalmente classificati in due categorie in base alle tecnologie di generazione e controllo del plasma: incisione al plasma accoppiato capacitivamente (CCP) e incisione al plasma accoppiato induttivamente (ICP). Gli incisori CCP vengono utilizzati principalmente per l'incisione di materiali dielettrici, mentre gli incisori ICP vengono utilizzati principalmente per l'incisione di silicio e metalli e sono noti anche come incisori di conduttori. Gli incisori dielettrici prendono di mira materiali dielettrici come ossido di silicio, nitruro di silicio e biossido di afnio, mentre gli incisori di conduttori prendono di mira materiali di silicio (silicio monocristallino, silicio policristallino e siliciuro, ecc.) e materiali metallici (alluminio, tungsteno, ecc.).

Nel processo di incisione utilizzeremo principalmente due tipi di anelli: anelli di messa a fuoco e anelli di scudo.

Anello di messa a fuoco

Solitamente situato all'esterno dell'elettrodo, la sua funzione principale è bloccare il trabocco del plasma. A seconda della struttura può anche funzionare come parte dell'elettrodo. I materiali comuni includono CVD SiC o silicio monocristallino.

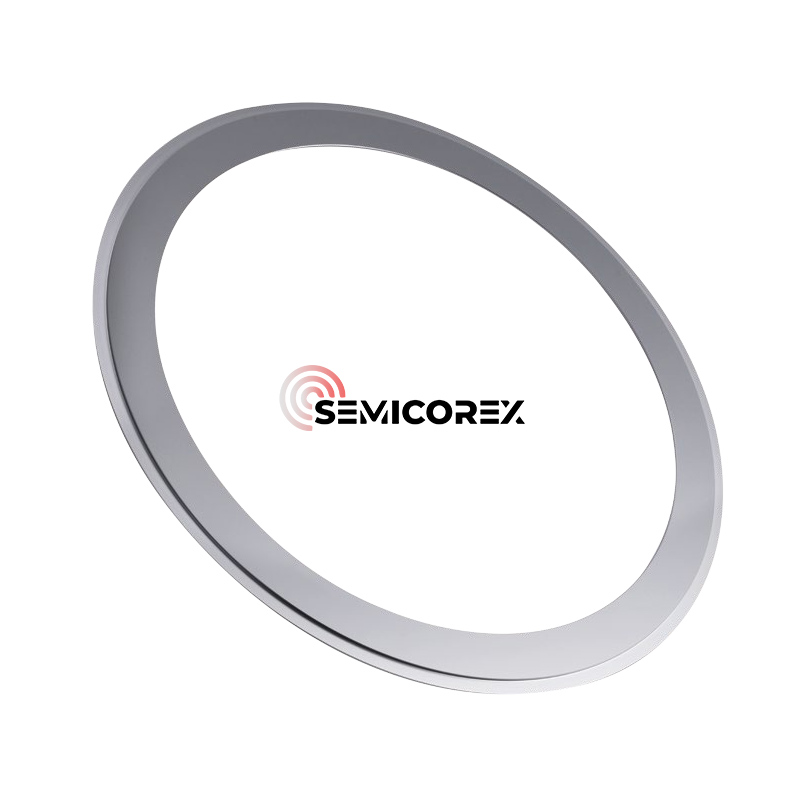

Anello di messa a fuoco

Solitamente situato all'esterno dell'elettrodo, la sua funzione principale è bloccare il trabocco del plasma. A seconda della struttura può anche funzionare come parte dell'elettrodo. I materiali comuni includono CVD SiC o silicio monocristallino.

Semicorex offre alta qualitàCVD SiCESilicioAnelli incisi in base alle esigenze dei clienti. Se hai domande o hai bisogno di ulteriori dettagli, non esitare a contattarci.

Telefono di contatto n. +86-13567891907

E-mail: sales@semicorex.com
