Anello di supporto

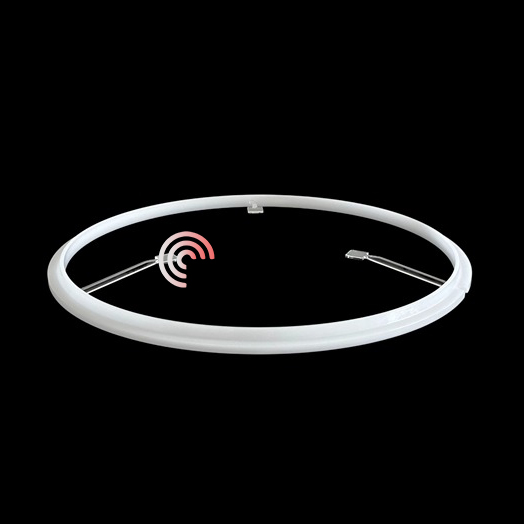

L'anello di supporto Semicorex è un importante componente meccanico utilizzato nei sistemi di epitassia a wafer singolo, dove la manipolazione e il posizionamento precisi del wafer sono essenziali per la stabilità del processo e l'efficienza della produzione. Progettato per funzionare in coordinamento con il gruppo dell'albero di sollevamento, l'anello di supporto consente l'elevazione controllata dei wafer durante le operazioni di carico e scarico, garantendo un trasferimento affidabile dei wafer tra la camera di processo e i sistemi di movimentazione robotizzati.

Prodotto da elevata purezza avanzatamateriali al quarzo, l'anello di supporto è progettato per funzionare in ambienti impegnativi per semiconduttori caratterizzati da temperature elevate, gas di processo corrosivi e severi requisiti di controllo della contaminazione. La sua geometria di precisione e la struttura robusta aiutano a mantenere un posizionamento coerente dei wafer, supportando al tempo stesso la gestione automatizzata dei wafer durante tutto il processo di crescita epitassiale.

Funzione nei sistemi epitassia a wafer singolo

Durante la lavorazione del wafer, il wafer poggia tipicamente su un suscettore all'interno della camera di reazione. Quando il ciclo di processo è completato e il wafer deve essere trasferito, il meccanismo di sollevamento viene attivato.

Mentre l'albero di sollevamento si sposta verso il basso, le tre linguette di supporto dell'anello di supporto al quarzo si innestano e sostengono i perni di sollevamento collegati al gruppo dell'albero. Questi perni di sollevamento si spostano quindi verso l'alto rispetto alla superficie del wafer, sollevando delicatamente il wafer dal suscettore. Una volta sollevato, il wafer viene posizionato a un'altezza di trasferimento che consente al braccio robotico di entrare in sicurezza nella camera e recuperare il wafer.

Questo movimento attentamente coordinato garantisce:

* Sollevamento stabile del wafer senza vibrazioni eccessive

* Posizionamento accurato del wafer durante il trasferimento

* Rischio ridotto di danni ai bordi del wafer

* Maggiore affidabilità dell'automazione

* Prestazioni di movimentazione costanti su più cicli di processo

L'anello di supporto svolge quindi un ruolo fondamentale nel mantenimento dell'integrità del wafer e della produttività delle apparecchiature.

Design di precisione per il trasferimento automatizzato dei wafer

La moderna produzione di semiconduttori richiede una manipolazione sempre più precisa dei wafer. Anche piccole deviazioni nella posizione del wafer possono influenzare l'allineamento del robot e la ripetibilità del processo.

L'anello di supporto è progettato con caratteristiche di supporto accuratamente lavorate che forniscono una distribuzione uniforme del carico attraverso il sistema del perno di sollevamento. Le tre linguette di supporto mantengono un collegamento stabile con il meccanismo di sollevamento, riducendo al minimo i movimenti e garantendo un comportamento di sollevamento prevedibile.

I principali vantaggi della progettazione includono:

* Geometria precisa del supporto del perno di sollevamento

* Eccellente stabilità dimensionale

* Interazione meccanica fluida con il gruppo di sollevamento

* Posizionamento affidabile durante operazioni ripetute

* Ridotta usura meccanica sui componenti accoppiati

Queste caratteristiche contribuiscono a migliorare i tempi di attività del sistema e a ridurre i requisiti di manutenzione.

Capacità di ingegneria personalizzata

Diverse piattaforme epitassia richiedono spesso geometrie, dimensioni e configurazioni dei perni di sollevamento uniche. Semicorex fornisce soluzioni personalizzate di anelli di supporto su misura per le specifiche delle apparecchiature del cliente.

Le opzioni di personalizzazione includono:

*Vari diametri e spessori

* Configurazioni personalizzate della scheda di supporto

* Diversi modelli di innesto del perno di sollevamento

* Selezioni di materiali specifici del processo

* Lavorazione di precisione con tolleranza stretta

Questa flessibilità consente un’integrazione perfetta sia nelle apparecchiature esistenti che nelle piattaforme di reattori di prossima generazione.

Applicazioni

Gli anelli di supporto sono comunemente usati in:

* Sistemi epitassia al silicio

* Reattori epitassia al carburo di silicio (SiC).

* Apparecchiature per la lavorazione del nitruro di gallio (GaN).

* Sistemi CVD a wafer singolo

* Piattaforme avanzate di gestione dei wafer semiconduttori

Il loro ruolo è particolarmente importante negli ambienti di produzione automatizzati in cui il posizionamento preciso dei wafer influisce direttamente sull'efficienza e sulla resa della produzione.

Qualità e affidabilità

Semicorex applica rigorose procedure di controllo qualità durante tutta la produzione per garantire precisione dimensionale, consistenza dei materiali e affidabilità a lungo termine. Ogni anello di supporto è prodotto per soddisfare gli standard esigenti dell'industria dei semiconduttori, dove le prestazioni dei componenti influenzano direttamente la stabilità del processo e la produttività delle apparecchiature.
