Mandrino sottovuoto in allumina porosa

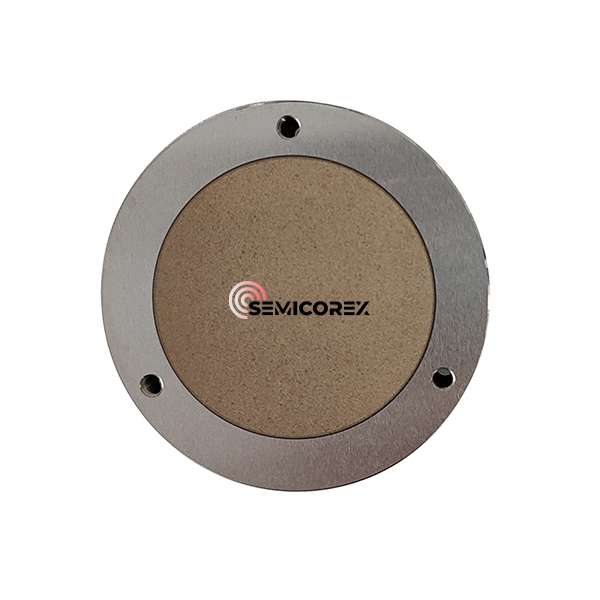

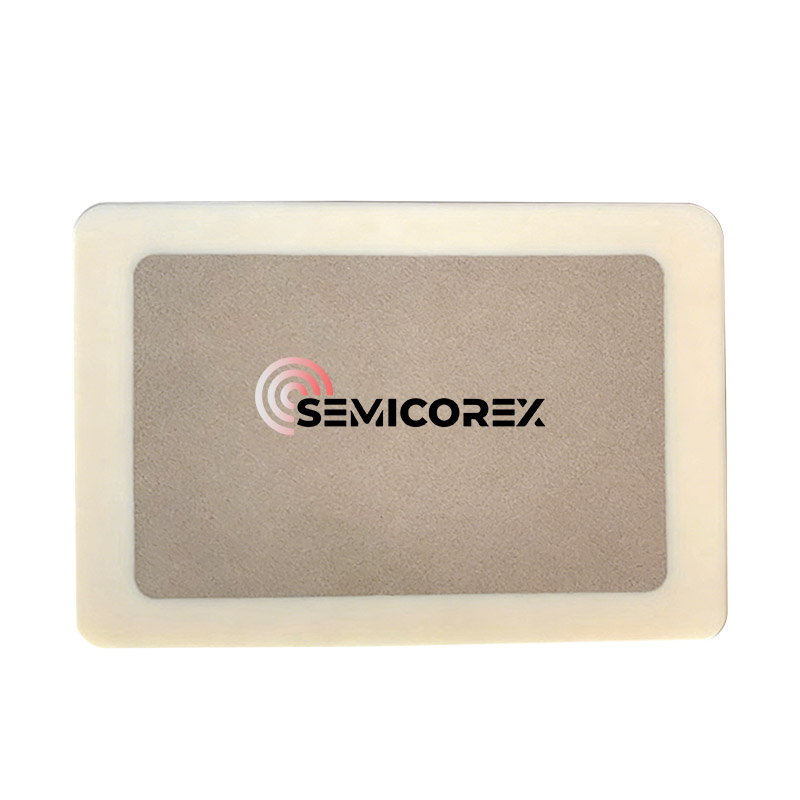

Il mandrino sottovuoto in allumina porosa Semicorex è la piattaforma portante per fissare i prodotti utilizzando il principio di aspirazione del vuoto, la sua parte del vuoto di trasferimento è tipicamente una piastra in ceramica porosa di allumina. La piastra in ceramica porosa è incorporata nel foro svasato della base, il suo perimetro è incollato e sigillato alla base e la base è lavorata con materiali ceramici o metallici densi. Sotto la pressione negativa nell'ambiente di lavoro, il mandrino è collegato alla pompa del vuoto attraverso la struttura porosa all'interno della piastra in ceramica per aspirare l'aria, facendo sì che l'area sotto il wafer formi un'area di vuoto molto inferiore alla pressione atmosferica esterna. Sotto l'effetto della forte differenza di pressione, il wafer è saldamente attaccato alla superficie del mandrino. In genere, maggiore è il grado di vuoto sotto il wafer, più stretta è l'adesione tra il mandrino e il pezzo in lavorazione e maggiore è la forza di aspirazione.

Nei settori dei semiconduttori e della microelettronica, la precisione non è solo un requisito: è lo standard. Il mandrino a vuoto in allumina porosa (noto anche come mandrino a vuoto in ceramica) è un componente critico progettato per fornire un'aspirazione uniforme e senza danneggiamenti per substrati delicati durante i processi di litografia, ispezione e cubettatura.

Cos'è un mandrino sottovuoto in allumina porosa?

A differenza dei tradizionali mandrini in metallo che utilizzano scanalature lavorate per creare aspirazione, un mandrino in ceramica porosa utilizza una struttura microscopica specializzata dei pori. Ciò consente di distribuire uniformemente la pressione del vuoto su tutta la superficie del pezzo, prevenendo le "fossette" o deformazioni spesso riscontrate nei design scanalati.

Specifiche tecniche principali

Per comprendere le prestazioni di questi componenti, esaminiamo le proprietà del materiale Al2O3 ad elevata purezza:

Perché scegliere l'allumina porosa rispetto ai materiali tradizionali?

1. Planarità e uniformità superiori

La struttura microscopica dei pori garantisce che la forza del vuoto venga applicata al 100% dell'area di contatto. Secondo i dati del settore, l'aspirazione uniforme riduce lo stress sui wafer fino al 40% rispetto ai tradizionali mandrini scanalati in acciaio inossidabile.

2. Elevata stabilità termica

Le ceramiche di allumina possiedono un basso coefficiente di dilatazione termica (CTE). Nella lavorazione ad alta temperatura o nell'ispezione laser, il mandrino mantiene le sue dimensioni, garantendo che la profondità di messa a fuoco rimanga costante.

3. ESD e controllo della contaminazione

L'allumina di elevata purezza è chimicamente inerte e naturalmente resistente alla corrosione. Inoltre, è possibile applicare speciali rivestimenti "allumina nera" o antistatici per prevenire le scariche elettrostatiche (ESD), responsabili di quasi il 25% della perdita di rendimento dei semiconduttori in alcuni ambienti.

Applicazioni primarie nella produzione ad alta tecnologia

Elaborazione di wafer semiconduttori

Il caso d'uso principale è la fotolitografia e il sondaggio dei wafer. L'estrema planarità (<2μm) garantisce che il wafer rimanga all'interno della ridotta profondità di campo dei sistemi ottici avanzati.

Produzione di celle solari a film sottile

Per substrati flessibili o estremamente sottili, i tradizionali canali di aspirazione possono causare danni fisici. La superficie "traspirante" della ceramica porosa funge da delicato cuscino d'aria o piastra di aspirazione, proteggendo gli strati fragili.

Rettifica di lenti ottiche

L'allumina porosa viene utilizzata per trattenere le lenti durante la molatura di precisione, dove qualsiasi vibrazione o pressione irregolare comporterebbe aberrazioni ottiche.

Domande frequenti (FAQ)

Q1: Come si pulisce un mandrino sottovuoto in allumina porosa?

R: La pulizia è fondamentale per mantenere l'aspirazione. Si consiglia di utilizzare la pulizia ad ultrasuoni in acqua deionizzata o solventi specializzati. Poiché l'allumina è chimicamente stabile, può resistere alla maggior parte dei detergenti acidi o alcalini. Assicurarsi che il mandrino sia cotto a secco per rimuovere l'umidità dai pori.

Q2: La dimensione dei pori può essere personalizzata per substrati specifici?

R: Sì. I pori più piccoli (circa 10μm - 20μm) sono migliori per le pellicole ultrasottili per evitare la "stampa attraverso", mentre i pori più grandi offrono un flusso d'aria più elevato per pezzi più pesanti o più porosi.

Q3: Qual è la temperatura operativa massima?

R: Sebbene la ceramica stessa possa resistere a temperature superiori a 1500 ℃, il gruppo del mandrino a vuoto (incluse guarnizioni e alloggiamenti) è generalmente classificato fino a 250 ℃ - 400 ℃ a seconda del metodo di incollaggio.
