Come selezionare i prodotti di grafite ottimali per la tua applicazione?

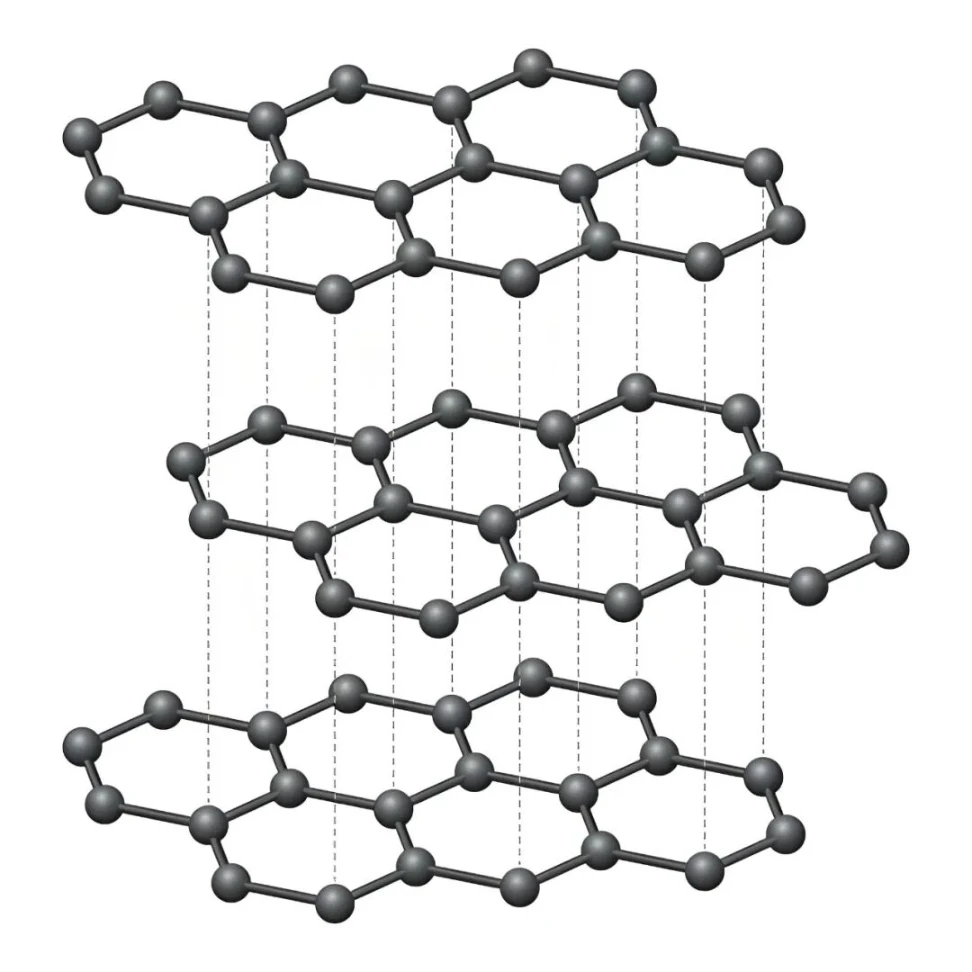

La grafite è un allotropo del carbonio con una struttura a strati cristallini esagonali. Vanta un'eccellente conduttività elettrica, conduttività termica, potere lubrificante, resistenza alle alte temperature, resistenza agli shock termici e stabilità chimica ed è noto come "l'oro nero". Per questi motivi, è ampiamente utilizzato nella metallurgia, nei macchinari, nell'ingegneria chimica, nel fotovoltaico, nei semiconduttori, nell'industria nucleare, nella difesa nazionale e nell'industria aerospaziale ed è diventato oggi un materiale non metallico indispensabile per lo sviluppo di nuove e avanzate tecnologie.

Diversi scenari applicativi hanno requisiti prestazionali diversi per i prodotti in grafite, rendendo la selezione precisa del materiale un passaggio fondamentale nell'applicazione dei prodotti in grafite. La scelta di componenti in grafite con prestazioni corrispondenti agli scenari applicativi può non solo prolungarne efficacemente la durata e ridurre la frequenza e i costi di sostituzione, ma anche contribuire a migliorare la qualità della produzione e la resa dei prodotti finali.

1. Purezza del materiale di grafite

La purezza del materiale di grafite determina direttamente la durata dei componenti. Le impurità (come Fe, Si, Al) nei componenti di grafite formeranno composti a basso punto di fusione in un ambiente sottovuoto ad alta temperatura, che eroderanno lentamente i componenti di grafite e porteranno a fessurazioni e danni. Per l'applicazione di forni sotto vuoto ad alta precisione nel campo dei semiconduttori, i componenti principali come riscaldatori di grafite, crogioli di grafite, cilindri isolanti di grafite e supporti di grafite devono essere realizzati in grafite ad elevata purezza con una purezza di 5N e superiore e il contenuto di ceneri del materiale deve essere rigorosamente controllato al di sotto di 10 ppm.

2. Densità e struttura del materiale di grafite

Densità e struttura sono spesso trascurate nella scelta del materiale di grafite, tuttavia questi due indicatori sono i fattori principali che determinano lo shock termico e la resistenza allo scorrimento viscoso dei componenti di grafite. Maggiore è la densità del materiale di grafite, minore è la porosità dei componenti, maggiore è la loro resistenza alla penetrazione del gas e agli shock termici e minore è la probabilità che si rompano durante l'uso. Prendiamo come esempio la grafite pressata isostaticamente: questo tipo di grafite ha un errore isotropo inferiore all'1% e caratteristiche di dilatazione termica uniforme. La sua resistenza allo shock termico è superiore di oltre il 30% rispetto a quella della normale grafite stampata e la sua resistenza allo scorrimento viscoso è da 3 a 5 volte quella della grafite estrusa, rendendolo un materiale ideale per forni a vuoto soggetti a frequenti cicli termici.

3. Corrispondenza della temperatura

Non è necessario perseguire ciecamente materiali di fascia alta per la selezione dei componenti in grafite. La selezione precisa del materiale in base alla temperatura operativa massima del forno a vuoto può non solo controllare i costi ma anche garantire la durata dei componenti, ottenendo la massima prestazione in termini di costi.

La temperatura operativa è inferiore a 1600 ℃:La grafite ordinaria ad elevata purezza può essere utilizzata per soddisfare i requisiti applicativi di base.

La temperatura operativa da 1600 ℃ a 2000 ℃:Grana fine di elevata purezzagrafite isostaticaè la scelta adatta, che bilancia durata e prestazioni in termini di costi.

La temperatura operativa supera i 2000 ℃:Per garantire prestazioni costanti in condizioni operative difficili ad alta temperatura, è necessario selezionare la grafite isostatica, la grafite pirolitica o i compositi C/C.

4. Trattamento superficiale

Applicare un trattamento superficiale adeguato ai componenti in grafite equivale ad aggiungere loro uno "scudo protettivo", che può resistere efficacemente all'ossidazione e all'erosione media e prolungarne notevolmente la durata. Di seguito sono riportati diversi metodi comuni di trattamento superficiale per i componenti in grafite:

Rivestimento SiC CVD

Una struttura uniforme e densaRivestimento SiC CVDpuò aumentare significativamente la temperatura di resistenza all'ossidazione dei componenti di grafite ed è adatto per la maggior parte dei componenti di grafite dei forni a vuoto comeriscaldatori, crogiolie cilindri isolanti. Questo rivestimento può resistere efficacemente all'erosione dei gas chimici come ossigeno, cloro e vapori di silicio nell'ambiente operativo.

Rivestimento TaC

Rispetto al rivestimento SiC CVD,rivestimento in carburo di tantalioha una migliore resistenza alla corrosione e resistenza alle alte temperature e può resistere a temperature ultra elevate e ambienti di corrosione chimica estrema, come gli scenari applicativi difficili dei forni per la crescita dei cristalli di carburo di silicio.

Infiltrazione di silicio/densificazione superficiale

Il trattamento di infiltrazione di silicio è consigliato per alcuni componenti portanti in grafite e compositi C/C. Dopo il trattamento, la durezza, la resistenza all'usura e la resistenza allo scorrimento dei componenti saranno notevolmente migliorate. È inoltre possibile adottare l'impregnazione con resina o il trattamento con carbonio pirolitico per riempire i pori superficiali dei componenti in grafite, ridurre il degassamento e migliorare la tenuta all'aria.
