Differenze tra mandrini a vuoto e mandrini elettrostatici

Essendo gli indispensabili collegamenti fondamentali nella produzione di semiconduttori, la stabilità e la precisione della tecnologia di supporto dei wafer influiscono direttamente sull'efficienza della produzione dei chip e sulla qualità del dispositivo finito. I mandrini a vuoto e i mandrini elettrostatici sono le due principali soluzioni di supporto dei wafer per la produzione di semiconduttori. Sebbene entrambi appartengano ai mandrini per wafer, differiscono notevolmente per struttura, caratteristiche prestazionali e scenari applicabili.

1. Diversi principi di funzionamento

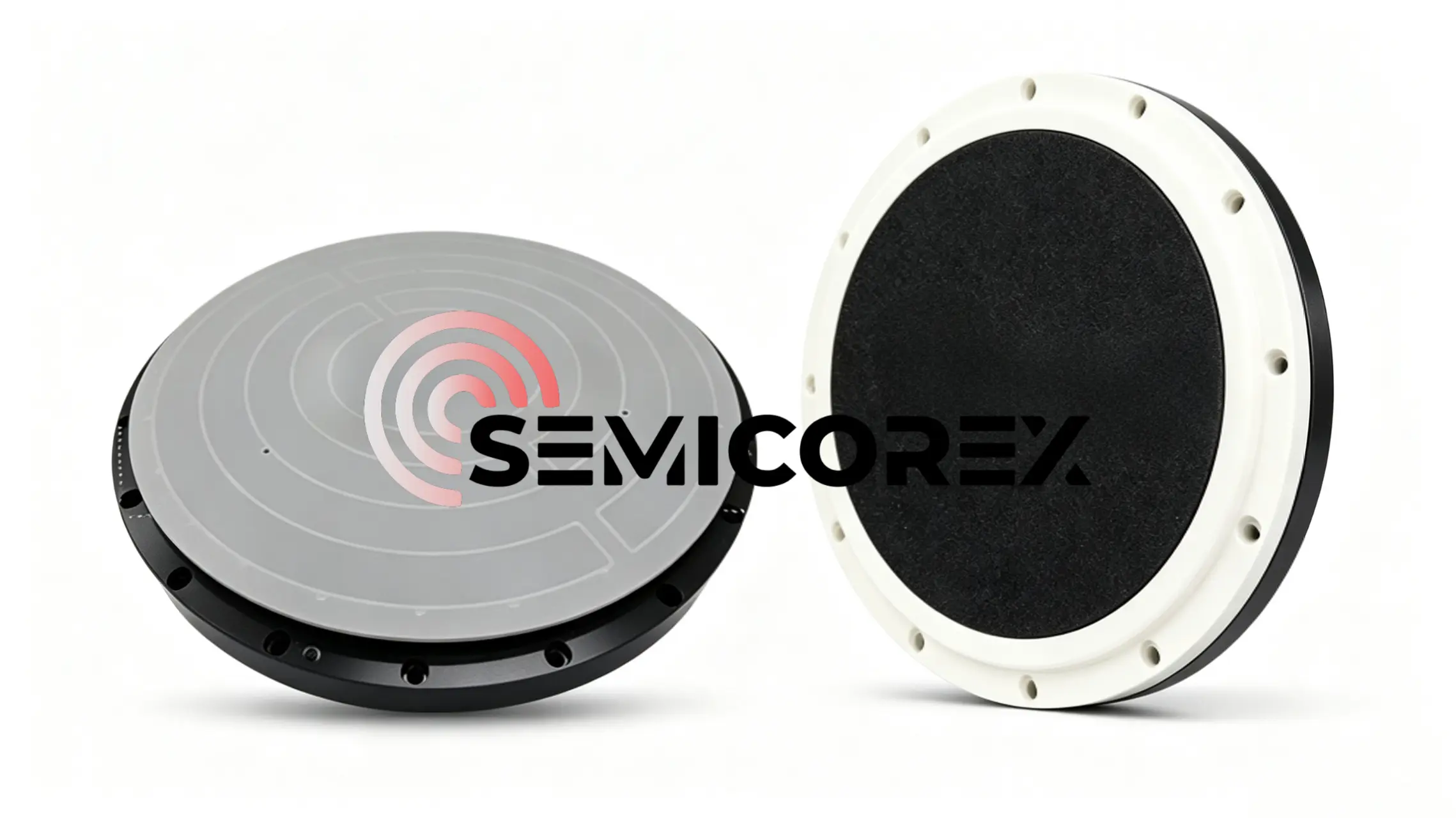

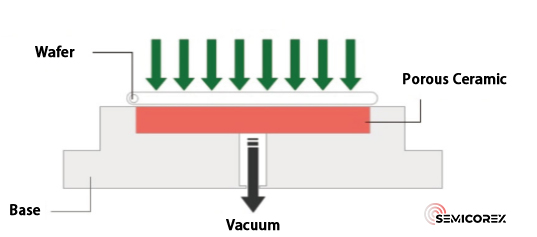

Mandrini a vuotofare affidamento sulla pressione negativa per mantenere i wafer in posizione. L'aria viene estratta tramite tubazioni collegate a una pompa a vuoto, formando una pressione negativa sotto il wafer per fissare saldamente wafer o substrati alla superficie del mandrino. La base di Chuck è lavorata con precisione in ceramica o metallo e la sua superficie di assorbimento è costituita da una piastra di ceramica porosa inserita in un foro svasato sulla base, con la periferia incollata e sigillata alla base.  Collegato a una pompa a vuoto attraverso canali microporosi interni della piastra in ceramica, il mandrino genera una zona di vuoto molto al di sotto della pressione atmosferica, fissando così saldamente il wafer.

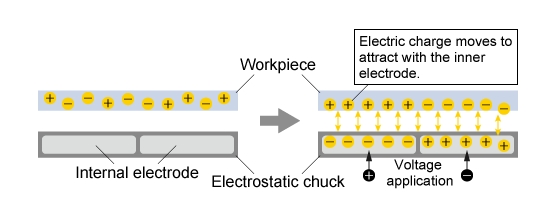

I mandrini elettrostatici adottano una struttura centrale con elettrodi incorporati all'interno di una base metallica, ricoperta da uno strato dielettrico ceramico ad alte prestazioni. Generano un campo elettrostatico sulla loro superficie per indurre cariche elettriche sui pezzi, creando attrazione elettrostatica per bloccare wafer o substrati. Quando viene applicata la tensione, si forma un forte campo elettrostatico tra gli elettrodi, il dielettrico ceramico ewafer, fornendo una forza di tenuta da diverse migliaia a decine di migliaia di Pascal per un fissaggio stabile del wafer.

2. Diversi vantaggi prestazionali

I mandrini a vuoto sono compatibili con wafer di diverse dimensioni e vari flussi di lavoro di processo, garantendo un fissaggio stabile dei wafer durante la lavorazione. Rispetto ai mandrini elettrostatici, presentano bassi costi di produzione e manutenzione grazie alla loro struttura interna relativamente semplice.

Tuttavia, quando i wafer vengono sottoposti a processi che richiedono il funzionamento in un ambiente sotto vuoto o a bassa pressione, come la deposizione di vapori chimici, i mandrini a vuoto che si basano sulle differenze di pressione non possono soddisfare i requisiti del processo. Inoltre, quando i wafer vengono tenuti in posizione da mandrini a vuoto, la pressione dell'aria può causare la deformazione del wafer, con conseguente rimbalzo dopo la lavorazione. Ciò può comportare una superficie ondulata, scarsa planarità e ridotta precisione di lavorazione sul wafer lavorato.

Mandrini elettrostaticiadottare l'adsorbimento senza contatto, offrendo una forza di serraggio costante e uniformemente distribuita. Ciò previene efficacemente la deformazione, la distorsione e il danneggiamento del wafer, preservando un'eccellente planarità per una maggiore precisione di lavorazione. Dotati di raffreddamento posteriore a elio per una distribuzione uniforme della temperatura, i mandrini elettrostatici supportano un'accurata regolazione della temperatura del wafer.

Lo svantaggio è che i mandrini elettrostatici hanno strutture complesse con standard estremamente severi in termini di planarità superficiale, levigatezza e microstrutture su scala micrometrica. La precisione a livello micron per le microcaratteristiche crea elevate barriere tecniche nella formulazione delle materie prime, nella sinterizzazione e nella finitura superficiale. Il controllo della temperatura rimane una sfida tecnica fondamentale; Gli ESC dielettrici in nitruro di alluminio (AlN) per una migliore dissipazione del calore coinvolgono processi di produzione ancora più complicati. I rigorosi requisiti tecnici multidimensionali fanno lievitare il prezzo del prodotto e l’ispezione e la manutenzione regolari dei sistemi elettrostatici sono obbligatorie per garantire un funzionamento stabile.

3. Diversi campi di applicazione principali

Con elevata planarità, parallelismo superiore, struttura densa e uniforme, elevata resistenza meccanica, permeabilità all'aria uniforme e facile ricondizionamento, i mandrini a vuoto vengono utilizzati per fissare e trasportare pezzi piatti e ben sigillati come lamiere e substrati di plastica. Nell'ambito della produzione di semiconduttori, servono processi di assottigliamento, sminuzzatura, macinazione, pulizia e altri trattamenti dei wafer, risolvendo efficacemente problemi comuni tra cui rientranze dei wafer, rottura elettrostatica dei chip e contaminazione delle particelle.

Progettati per pezzi piatti e non conduttivi, i mandrini elettrostatici sono supporti per wafer ultrapuliti dedicati agli ambienti di vuoto e plasma. Sono ampiamente utilizzati nei processi al plasma e nei semiconduttori sotto vuoto, tra cui l'attacco a secco, il PECVD, la CVD termica, la deposizione fisica in fase di vapore (PVD), l'impianto ionico e la litografia ultravioletta estrema (EUVL).
