Breve introduzione alla ricottura termica rapida

La ricottura termica rapida (abbreviata come RTA o RTP) è una tecnologia di trattamento termico rapido nella produzione di semiconduttori. Il suo principio fondamentale è quello di riscaldare rapidamente la superficie del wafer utilizzando una fonte di calore radiante ad alta intensità (come lampade alogene, laser, lampade flash, ecc.), riscaldando il wafer alla temperatura elevata desiderata in un tempo estremamente breve (secondi o millisecondi), seguito da un rapido processo di raffreddamento.

Principali tipologie di processi di ricottura

Spinto dalla domanda di durate di ricottura sempre più brevi nei nodi di produzione avanzati, è stato sviluppato un portafoglio completo di tecnologie di ricottura, con tempi di elaborazione ridotti sequenzialmente da secondi a millisecondi e successivamente a microsecondi.

1. Immergere la ricottura termica rapida

Processo RTA tradizionale con permanenza da 1 a 30 secondi alla temperatura di picco.

2. Ricottura termica rapida a punta

I wafer raggiungono la temperatura di picco (~1050°C) con una permanenza trascurabile di meno di un secondo prima del raffreddamento immediato; il processo principale per la formazione di giunzioni ultra-superficiali.

3. Ricottura con lampada flash

L'intenso flash su scala millisecondo delle lampade ad arco riscalda istantaneamente solo la superficie del wafer mantenendo fresco il substrato sfuso.

4. Ricottura a punta laser

Il raggio laser di scansione fornisce un riscaldamento localizzato da microsecondo a millisecondo limitato allo strato di silicio più alto. Fornisce il budget termico più basso, la massima efficienza di attivazione del drogante e le giunzioni più superficiali possibili.

---

Perché è necessaria la ricottura termica rapida dopo l'impianto ionico?

L'impianto ionico è un processo di bombardamento aggressivo che si basa su ioni ad alta energia per colpire i wafer di silicio e completare il drogaggio, che causerà gravi danni al wafer e si tradurrà in due difetti critici che possono essere risolti solo tramite il processo di ricottura.

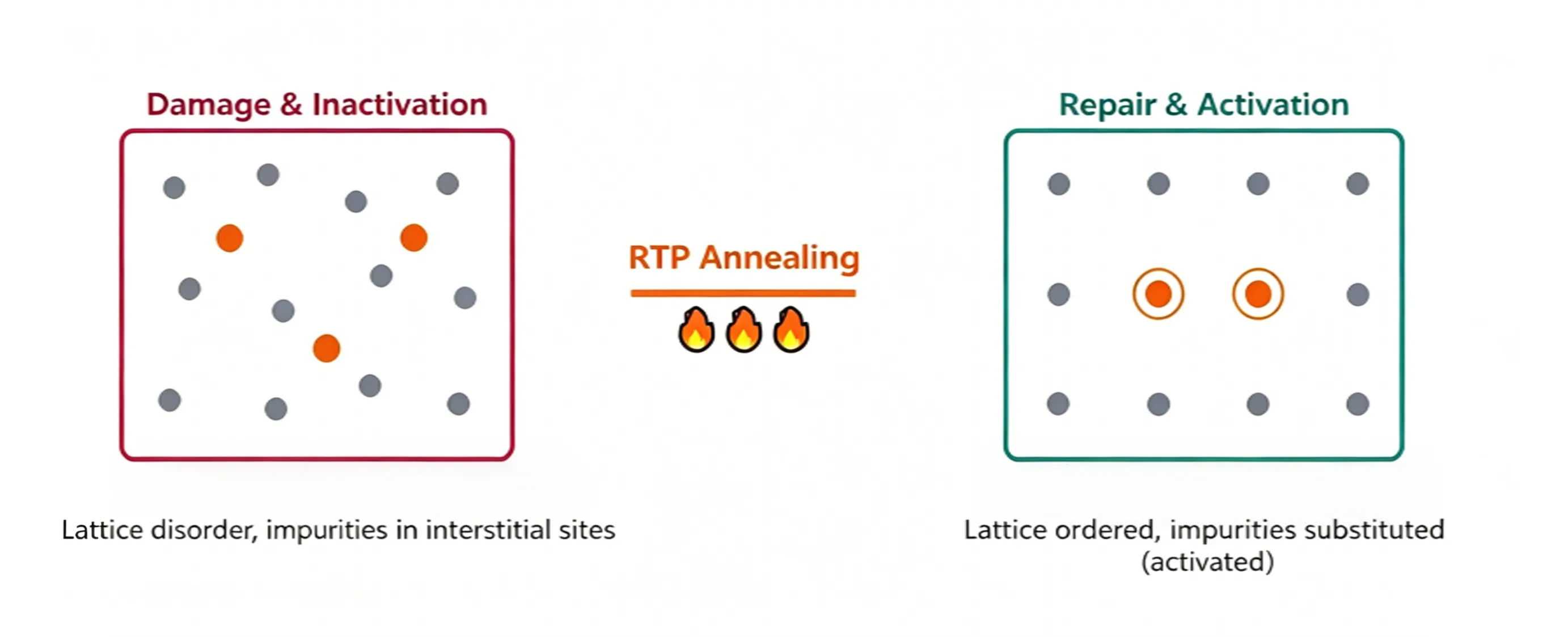

1. I droganti occupano siti reticolari impropri

Affinché gli atomi droganti (boro, fosforo, arsenico) generino portatori di carica liberi (lacune o elettroni), devono occupare siti sostitutivi del reticolo, sostituendo gli atomi di silicio nativi. Immediatamente dopo l'impianto, tuttavia, la maggior parte dei droganti rimane intrappolata nelle posizioni interstiziali. Questi droganti interstiziali sono elettricamente inattivi e non possono fornire alcun portatore alla conduzione. La ricottura fornisce energia termica per spingere i droganti interstiziali a migrare verso siti sostitutivi, ottenendo così una vera “attivazione dei droganti” e trasformandoli in donatori o accettori funzionali. Il tasso di attivazione del drogante governa direttamente la resistenza del foglio dello strato drogato.

2. La struttura reticolare è gravemente danneggiata

L'impianto di ioni ad alte dosi sconvolge il reticolo cristallino ordinato sulla superficie del wafer e può persino portare all'amorfizzazione: il silicio monocristallino originariamente ben allineato si trasforma in uno strato disordinato di silicio amorfo simile al vetro. La ricottura consente a questo strato di silicio amorfo di ricrescere in un singolo cristallo utilizzando il silicio sottostante intatto come modello. Questo processo è chiamato ricristallizzazione epitassiale in fase solida (SPER).

Perché il processo di ricottura deve essere “rapido”?

Se il trattamento ad alta temperatura è obbligatorio, perché non utilizzare forni convenzionali per il riscaldamento prolungato invece del rapido processo di ricottura termica? Il motivo è che le alte temperature non solo attivano le impurità ma ne provocano anche la diffusione verso l’interno, rendendo la giunzione più profonda. I dispositivi avanzati a semiconduttore richiedono giunzioni ultra-superficiali (USJ), più superficiale è la giunzione, meglio è.

La distanza di diffusione del drogante è determinata dal bilancio termico, definito dalla formula:

Lunghezza di diffusione ≈ √(D · t), D ∝ exp(−Eₐ/kT)

D = coefficiente di diffusione del drogante (aumenta esponenzialmente con la temperatura)

t = tempo di permanenza ad alta temperatura

Temperature più elevate e tempi di permanenza termica più lunghi portano entrambi a giunzioni più profonde, creando un compromesso fondamentale: è necessaria una temperatura sufficientemente elevata per l'attivazione completa del drogante, ma è necessaria una durata minima di riscaldamento per eliminare l'approfondimento della giunzione.

L’unica soluzione praticabile è un rapido aumento della temperatura di picco seguito da un raffreddamento immediato, limitando l’esposizione alle alte temperature a una finestra ultra breve. Questo è il vantaggio principale della ricottura termica rapida rispetto al trattamento termico in forno convenzionale: cicli di temperatura su scala di secondi o addirittura millisecondi riducono al minimo il budget termico complessivo.

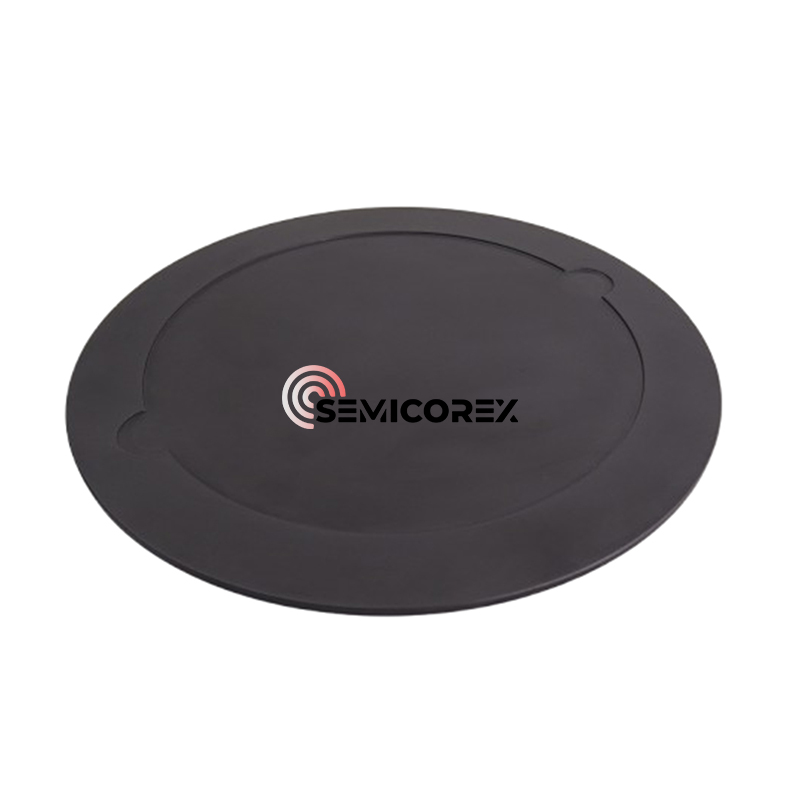

Semicorex offre alta qualitàPortawafer RTP/RTAin base alle esigenze dei clienti. Se hai domande o hai bisogno di ulteriori dettagli, non esitare a contattarci.
