Cos'è il sistema di tenuta del gas secco?

Nelle moderne applicazioni industriali, esistono molte macchine fluide ad alta potenza e alta velocità (come turbocompressori e soffianti) e i loro elementi di tenuta nelle sezioni critiche operano in condizioni di lavoro estreme caratterizzate da elevata velocità di rotazione, pressione elevata e temperatura intensa. Le tradizionali tenute meccaniche a contatto non sono più in grado di adattarsi a questi scenari applicativi impegnativi. Pertanto, i sistemi di tenuta a gas secco, con le loro prestazioni eccezionali, sono stati ampiamente adottati come soluzione di tenuta senza contatto di prima qualità per queste applicazioni critiche.

Il sistema di tenuta a gas secco è il sistema di tenuta dell'albero senza contatto che utilizza il gas come mezzo operativo. Lavorando scanalature idrodinamiche sulle facce di tenuta, i sistemi di tenuta a gas secco sfruttano l'effetto idrodinamico generato durante la rotazione per formare una pellicola di gas stabile tra le facce di tenuta. Questo film di gas stabile può mantenere le superfici di tenuta in uno stato senza contatto, ottenendo così una tenuta efficace di gas e liquidi.

I componenti principali dei sistemi di tenuta a gas secco

1. Componenti di tenuta: inclusi anelli rotanti, anelli fissi, molle, O-ring.

2. Sistemi di approvvigionamento gas

3. Sistemi di controllo: comprese le apparecchiature come sensori di pressione, misuratori di portata.

I vantaggi dei sistemi di tenuta a gas secco

1. Funzionamento senza contatto, nessun attrito o usura, lunga durata della guarnizione e bassi costi di manutenzione.

2. Perdite ridotte, eccellente effetto sigillante del film di gas, con perdite molto inferiori rispetto alle guarnizioni tradizionali.

3. Nessuna contaminazione da olio dei mezzi di processo e semplificazione della complessità del sistema.

4. Adattabile all'alta velocità e all'alta pressione, non limitato dal valore PV.

Le principali tipologie e scenari applicativi

1. Mare di gas secco a faccia singolal

È particolarmente adatto per condizioni operative a media e bassa pressione, che consentono piccole perdite di gas di processo nell'atmosfera ambiente, come i compressori che gestiscono gas non pericolosi tra cui aria, azoto e anidride carbonica.

2. Tenuta a gas secco double-face

Adottando la struttura di due tenute monofaccia disposte faccia a faccia, è particolarmente adatta per le condizioni operative in cui non sono consentite perdite di gas di processo nell'atmosfera ambiente. Introducendo i gas di tenuta tra le due guarnizioni, si forma la guarnizione barriera utilizzando una pressione del gas superiore a quella del fluido, che consente l'ingresso solo di una piccola quantità di gas di tenuta.

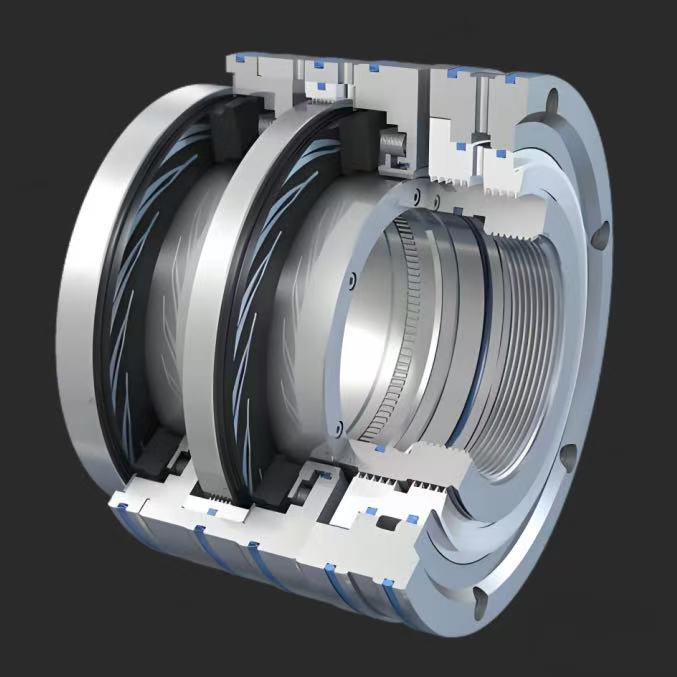

3. Tenuta tandem a gas secco

È composta da due o più tenute monofaccia collegate in serie, adatte per applicazioni che consentono leggere perdite di gas di processo nell'atmosfera, come i compressori nelle industrie chimiche e di raffinazione del petrolio. La tenuta principale sostiene la maggior parte del carico di pressione e la tenuta di riserva fornisce una tenuta di sicurezza in caso di guasto della tenuta principale. In alcuni sistemi di tenuta a gas secco tandem, sono incorporate anche le tenute a labirinto. Questa configurazione è adatta per applicazioni in cui non sono consentite perdite di gas di processo nell'atmosfera e non è consentito l'ingresso di gas di tenuta nella macchina.

Semicorex offre alta qualitàAnelli di tenuta per gas secco. Se hai domande o hai bisogno di ulteriori dettagli, non esitare a contattarci.
