Una panoramica dei substrati SOI

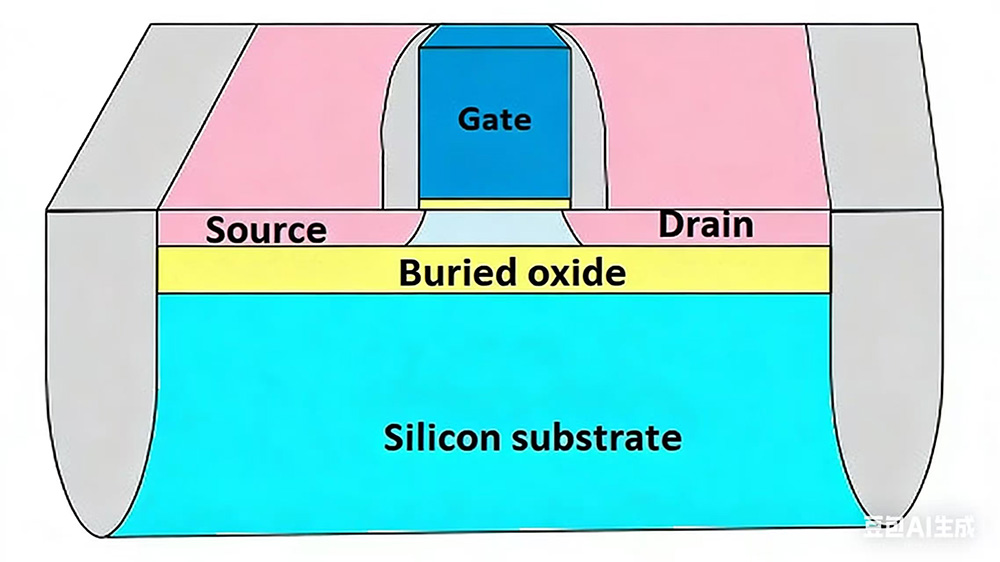

Il substrato SOI (Silicon-On-Insulator) è una struttura in cui uno strato isolante di ossido di silicio (SiO2) viene introdotto tra uno strato superiore di silicio e unosubstrato di silicioe i circuiti integrati sono fabbricati sullo strato sottile di silicio superiore. Questa tecnologia che utilizza materiali SOI per produrre circuiti integrati è chiamata tecnologia SOI.

Le tre principali tecnologie per la produzione del substrato SOI

1. Separazione mediante ossigeno impiantato (SIMOX)

2. Bond e etch-back SOI (BESOI)

3. Tecnologia di taglio intelligente.

I vantaggi del substrato SOI

1. Corrente di dispersione del substrato bassa

La presenza di uno strato isolante di SiO2 isola efficacemente il transistor dal substrato di silicio sottostante. Questo isolamento riduce la corrente indesiderata dallo strato attivo al substrato. La corrente di dispersione aumenta con la temperatura, migliorando così significativamente l'affidabilità del chip in ambienti ad alta temperatura.

2. Capacità parassita ridotta

A causa della presenza di capacità parassita, nella trasmissione del segnale si verificano inevitabilmente ulteriori ritardi. L'uso di materiali SOI per ridurre queste capacità parassite è una pratica comune nei chip ad alta velocità o a basso consumo. Rispetto ai chip convenzionali prodotti utilizzando processi CMOS, i chip SOI possono raggiungere una velocità maggiore del 15% e un consumo energetico inferiore del 20%.

3. Isolamento acustico

Nelle applicazioni a segnale misto, il rumore elettrico generato dai circuiti digitali può interferire con i circuiti analogici o a radiofrequenza (RF), portando a una diminuzione delle prestazioni complessive del sistema. Lo strato isolante SiO2 nella struttura SOI isola lo strato di silicio attivo dal substrato, offrendo così un isolamento acustico intrinseco. Ciò significa che è possibile impedire efficacemente la propagazione del rumore generato dai circuiti digitali attraverso il substrato ai circuiti analogici sensibili.

Le aree di applicazione del substrato SOI

1. Settore dell'elettronica di consumo

DaSubstrati SOIpuò migliorare significativamente le prestazioni di dispositivi come filtri RF e amplificatori di potenza e ottenere una trasmissione del segnale più rapida e un consumo energetico inferiore. Sono ampiamente utilizzati nella produzione di chip per dispositivi indossabili intelligenti come smartwatch e dispositivi di monitoraggio sanitario e moduli front-end RF di telefoni cellulari e tablet.

2. Elettronica automobilistica

Grazie alle eccellenti prestazioni nel resistere a condizioni elettromagnetiche complesse, i substrati SOI sono particolarmente adatti per la produzione di chip di gestione della potenza automobilistica e applicazioni nei sistemi di guida autonoma.

3. Settori aerospaziali e della difesa

I substrati SOI offrono notevole affidabilità e resistenza alle interferenze radioattive e sono in grado di soddisfare i severi requisiti delle apparecchiature di comunicazione satellitare e dei sistemi elettronici militari per alta precisione ed elevata affidabilità.

4. Internet delle cose (IoT)

Con l’aumento del volume dei dati IoT, cresce la domanda di operazioni a basso costo e ad alta precisione. Beneficiando del basso consumo energetico e dei vantaggi ad alte prestazioni, i substrati SOI si allineano perfettamente con i requisiti dell'IoT e sono ampiamente adottati nella produzione di chip di nodi sensore e chip di edge computing.

5. Dispositivi Medici Impiantabili nel Campo dell'Elettronica Medica

Dispositivi come pacemaker e neurostimolatori hanno requisiti estremamente elevati di basso consumo energetico e biocompatibilità. Il basso consumo energetico e la stabilità dei substrati SOI possono garantire il funzionamento sicuro a lungo termine dei dispositivi impiantabili riducendo al minimo l'impatto sul corpo del paziente.
