Quali sono i difetti delle particelle?

I difetti delle particelle si riferiscono alle minuscole inclusioni di particelle all'interno o sui wafer semiconduttori. Possono danneggiare l'integrità strutturale dei dispositivi a semiconduttore e causare guasti elettrici come cortocircuiti e circuiti aperti. Poiché questi problemi causati dai difetti delle particelle possono compromettere seriamente l'affidabilità a lungo termine dei dispositivi a semiconduttore, i difetti delle particelle devono essere rigorosamente controllati nella produzione dei semiconduttori.

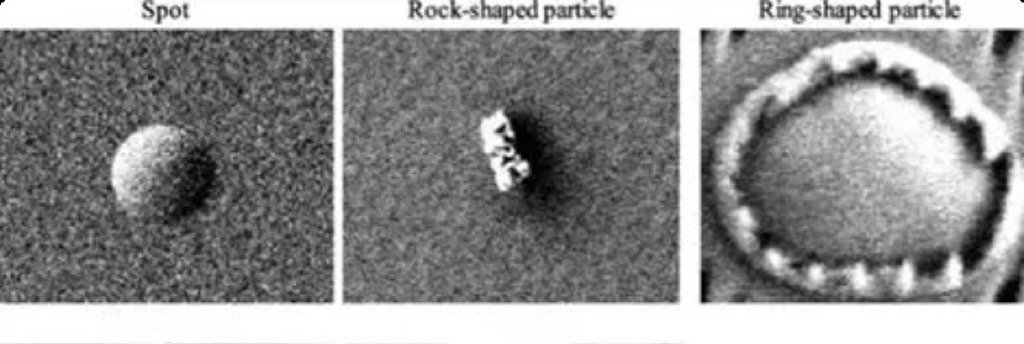

In base alla loro posizione e caratteristiche, i difetti delle particelle possono essere suddivisi in due categorie principali: particelle superficiali e particelle nella pellicola. Le particelle superficiali si riferiscono alle particelle che cadono sulwafersuperficie nell'ambiente del processo, solitamente presentandosi come gruppi con angoli acuti. Le particelle nella pellicola si riferiscono a quelle che cadono nel wafer durante il processo di formazione della pellicola e vengono coperte dalle pellicole successive, con difetti incorporati nello strato di pellicola.

Come vengono generati i difetti delle particelle?

La generazione di difetti particellari è causata da molteplici fattori. Durante il processo di produzione dei wafer, lo stress termico causato dalle variazioni di temperatura e lo stress meccanico derivante dalla manipolazione, lavorazione e trattamento termico dei wafer possono portare a crepe superficiali o distacchi di materiale sui wafer.wafer, che è uno dei motivi principali dei difetti delle particelle. La corrosione chimica causata dai reagenti di reazione e dai gas di reazione è un'altra causa principale dei difetti delle particelle. Durante il processo di corrosione, vengono prodotti prodotti indesiderati o impurità che aderiscono alla superficie del wafer formando difetti nelle particelle. Oltre ai due fattori principali sopra menzionati, anche le impurità nelle materie prime, la contaminazione interna delle apparecchiature, la polvere ambientale e gli errori operativi sono cause comuni di difetti delle particelle.

Come rilevare e controllare i difetti delle particelle？

Il rilevamento dei difetti delle particelle si basa principalmente sulla tecnologia della microscopia ad alta precisione. La microscopia elettronica a scansione (SEM) è diventata uno strumento fondamentale per il rilevamento dei difetti grazie alla sua alta risoluzione e capacità di imaging, in grado di rivelare la morfologia, le dimensioni e la distribuzione di minuscole particelle. La microscopia a forza atomica (AFM) mappa la topografia superficiale tridimensionale rilevando le forze interatomiche e ha una precisione estremamente elevata nel rilevamento dei difetti su scala nanometrica. I microscopi ottici vengono utilizzati per lo screening rapido di difetti più grandi.

Per controllare i difetti delle particelle, è necessario adottare molteplici misure.

1. Controllare con precisione parametri quali velocità di incisione, spessore di deposizione, temperatura e pressione.

2.Utilizzare materie prime di elevata purezza per la fabbricazione di wafer semiconduttori.

3.Adottare attrezzature ad alta precisione e alta stabilità ed effettuare manutenzione e pulizia regolari.

4.Migliorare le competenze degli operatori attraverso formazione specializzata, standardizzare le pratiche operative e rafforzare il monitoraggio e la gestione dei processi.

È necessario analizzare in modo completo le cause dei difetti delle particelle, identificare i punti di contaminazione e adottare soluzioni mirate per ridurre efficacemente l'incidenza dei difetti delle particelle.
