Aln riscaldatori

I riscaldatori Semicorex ALN per il semiconduttore sono un dispositivo utilizzato per il riscaldamento dei materiali a semiconduttore. È principalmente fatto diceramica di nitruro di alluminioMateriale, ha un'eccellente conduttività termica e una resistenza ad alta temperatura e può funzionare stabilmente ad alte temperature. Il riscaldatore di solito utilizza un filo di resistenza come elemento di riscaldamento. Energizzando il filo di resistenza al riscaldamento, il calore viene trasferito sulla superficie del riscaldatore per ottenere il riscaldamento del materiale a semiconduttore. I riscaldatori di ALN per i semiconduttori svolgono un ruolo importante nel processo di produzione dei semiconduttori e possono essere utilizzati in processi come la crescita dei cristalli, la ricottura e la cottura.

Nel processo front-end (FEOL) della produzione di semiconduttori, si devono eseguire vari trattamenti di processo sul wafer, in particolare il riscaldamento del wafer a una certa temperatura e ci sono requisiti rigorosi, perché l'uniformità della temperatura ha un'influenza molto importante sulla resa del prodotto; Allo stesso tempo, le attrezzature a semiconduttore devono anche funzionare in un ambiente in cui esistono gas vuoto, plasma e gas chimici, che richiedono l'uso di riscaldatori in ceramica (riscaldatore in ceramica). I riscaldatori in ceramica sono componenti importanti dell'attrezzatura per la deposizione di film sottili a semiconduttore. Sono utilizzati nella camera di processo e contattano direttamente il wafer per trasportare e consentire al wafer di ottenere una temperatura di processo stabile e uniforme e di reagire e generare pellicole sottili sulla superficie del wafer con alta precisione.

Attrezzatura per la deposizione di film sottile per riscaldatori in ceramica generalmente utilizza materiali in ceramica basati sunitruro di alluminio (ALN)A causa delle alte temperature coinvolte. Il nitruro di alluminio ha un isolamento elettrico e un'eccellente conducibilità termica; Inoltre, il suo coefficiente di espansione termica è vicino a quello del silicio e ha un'eccellente resistenza al plasma, rendendolo molto adatto per l'uso come componente del dispositivo a semiconduttore.

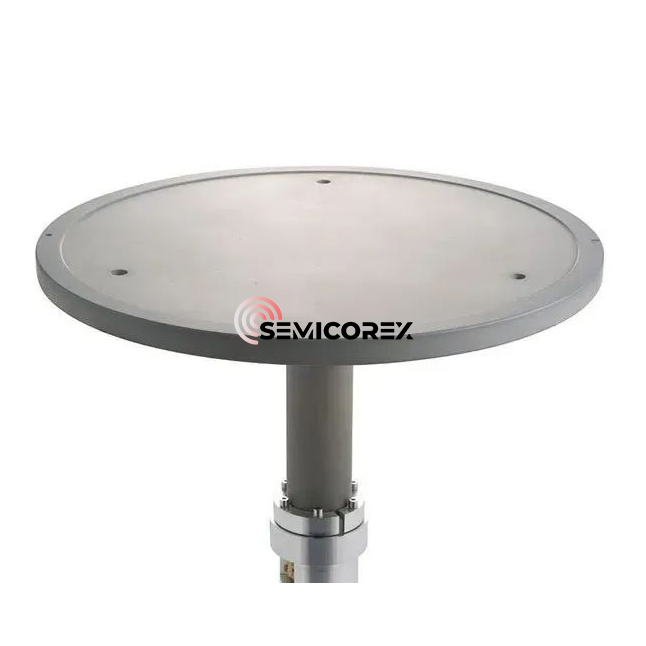

I riscaldatori di Aln includono una base in ceramica che trasporta il wafer e un corpo di supporto cilindrico che lo supporta sul retro. All'interno o sulla superficie della base ceramica, oltre a un elemento di resistenza (strato di riscaldamento) per il riscaldamento, esiste anche un elettrodo RF (strato RF). Per ottenere un rapido riscaldamento e raffreddamento, lo spessore della base ceramica dovrebbe essere sottile, ma troppo sottile ridurrà anche la rigidità. Il corpo di supporto dei riscaldatori ALN è generalmente realizzato in un materiale con un coefficiente di espansione termica simile a quello della base, quindi il corpo di supporto è spesso fatto anche di nitruro di alluminio. I riscaldatori ALN adottano una struttura unica di un fondo articolare dell'albero (albero) per proteggere i terminali e i fili dagli effetti del plasma e dei gas chimici corrosivi. Un tubo di ingresso e uscita del gas di trasferimento di calore è fornito nel corpo di supporto per garantire la temperatura uniforme del riscaldatore. La base e il corpo di supporto sono legati chimicamente con uno strato di legame.

Un elemento di riscaldamento di resistenza è sepolto nella base del riscaldatore. È formato dalla stampa dello schermo con pasta conduttiva (tungsteno, molibdeno o tantalum) per formare un modello di circuito a spirale o del circuito cerchio concentrico. Naturalmente, possono anche essere utilizzati filo metallico, rete metallica, foglio di metallo, ecc.. Quando si utilizzano il metodo di stampa dello schermo, vengono preparate due piastre di ceramica della stessa forma e la pasta conduttiva viene applicata alla superficie di una di esse. Quindi, è sincero per formare un elemento di riscaldamento resistivo e l'altra piastra di ceramica è sovrapposta all'elemento di riscaldamento resistivo per rendere un elemento di resistenza sepolto nella base.

I principali fattori che influenzano la conduttività termica della ceramica di nitruro di alluminio sono la densità del reticolo, del contenuto di ossigeno, della purezza delle polveri, della microstruttura, ecc., Che influenzerà la conduttività termica della ceramica di nitruro di alluminio.
