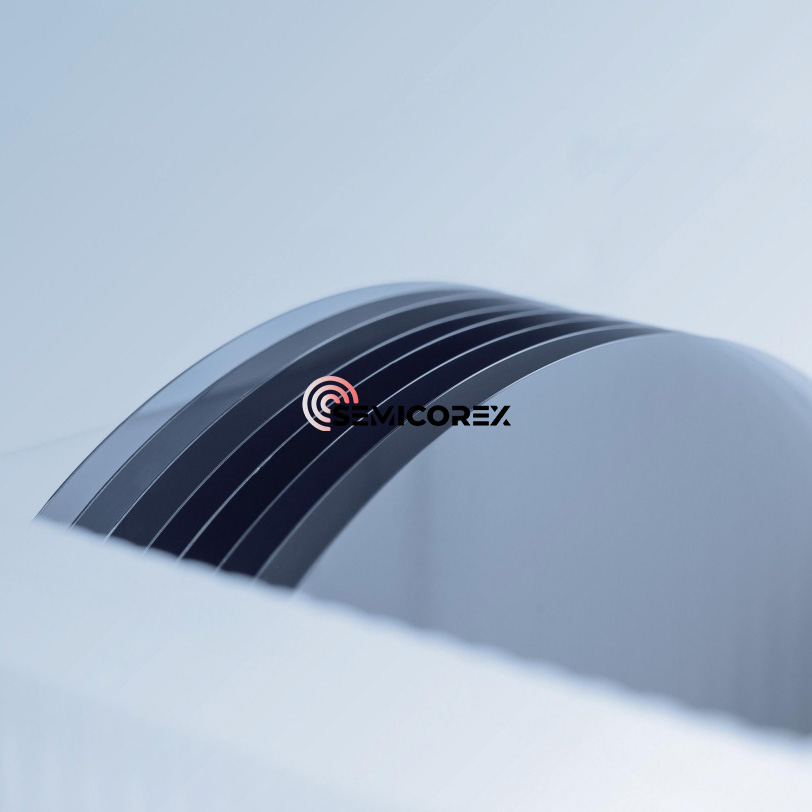

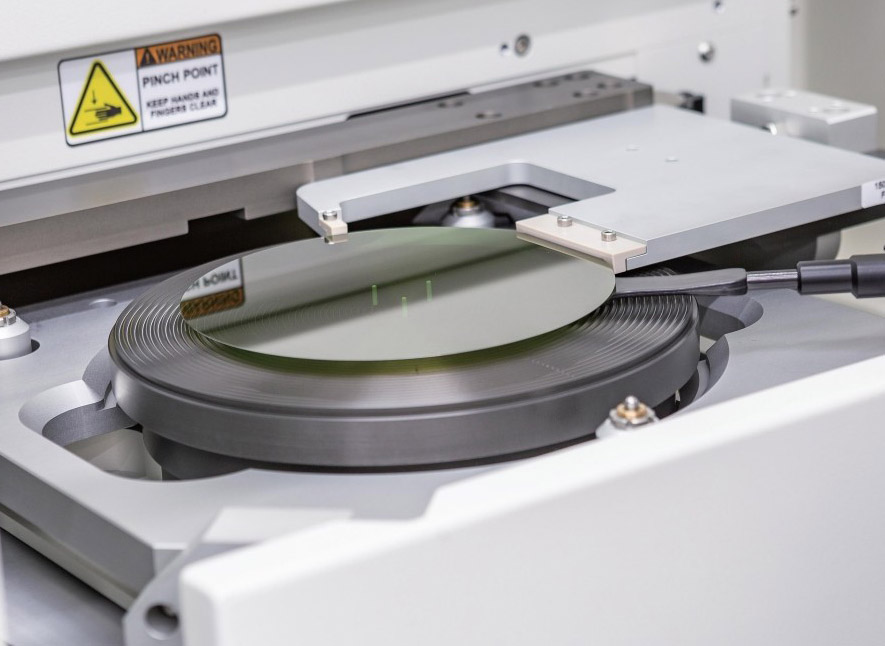

Substrati SIC semi-insulato da 12 pollici

I substrati SIC semi-isulanti da 12 pollici da 12 pollici rappresentano una svolta nei materiali a semiconduttore di prossima generazione, offrendo prestazioni senza pari per applicazioni ad alta frequenza, ad alta potenza e resistenti alle radiazioni. Progettati per la fabbricazione avanzata di RF, microonde e dispositivi di alimentazione, questi substrati SIC di grande diametro consentono un'efficienza, affidabilità e scalabilità del dispositivo superiore.

I nostri substrati SIC semi-isulanti da 12 pollici vengono progettati utilizzando tecnologie avanzate di crescita e elaborazione per ottenere un'elevata purezza e una densità di difetto minima. Con una resistività in genere maggiore di 10⁹ ω · cm, sopprimono efficacemente la conduzione parassita, garantendo un isolamento ottimale del dispositivo. Il materiale mostra una conducibilità termica eccezionale (> 4,5 W/cm · K), una stabilità chimica superiore e un'elevata resistenza al campo elettrico di rottura, rendendolo ideale per ambienti impegnativi e architetture di dispositivi all'avanguardia.

Il carburo di silicio (SIC) è un materiale a semiconduttore composto composto da carbonio e silicio. È uno dei materiali ideali per produrre dispositivi ad alta temperatura, ad alta frequenza, ad alta potenza e ad alta tensione. Rispetto ai tradizionali materiali di silicio (SI), la larghezza del gabide di silicio è 3 volte quella del silicio; La conducibilità termica è 4-5 volte quella del silicio; La tensione di rottura è 8-10 volte quella del silicio; La velocità di deriva della saturazione elettronica è 2-3 volte quella del silicio, che soddisfa le esigenze dell'industria moderna per alta potenza, alta tensione e alta frequenza. Viene utilizzato principalmente per produrre componenti elettronici ad alta velocità, ad alta frequenza, ad alta potenza e a emissione di luce. Le aree di applicazione a valle includono griglie intelligenti, nuovi veicoli energetici, energia eolica fotovoltaica, comunicazioni 5G, ecc. Nel campo dei dispositivi di alimentazione, diodi in carburo di silicio e MOSFET hanno iniziato applicazioni commerciali.

La catena dell'industria del carburo di silicio comprende principalmente substrati, epitassia, progettazione del dispositivo, produzione, imballaggio e test. Dai materiali ai dispositivi di alimentazione a semiconduttore, il carburo di silicio passerà attraverso la crescita a cristallo singolo, la fette di lingotto, la crescita epitassiale, la progettazione di wafer, la produzione, l'imballaggio e altri flussi di processo. Dopo aver sintetizzato la polvere in carburo di silicio, vengono prima realizzati i lingotti in carburo di silicio, quindi i substrati in carburo di silicio vengono ottenuti attraverso affetti, macinazione e lucidatura e la crescita epitassiale viene eseguita per ottenere wafer epitassiali. I wafer epitassiali sono sottoposti a processi come la fotolitografia, l'attacco, l'impianto ionico e la passione del metallo per ottenere wafer in carburo di silicio, che vengono tagliati in stampi e confezionati per ottenere dispositivi. I dispositivi vengono combinati e messi in un alloggiamento speciale per assemblare i moduli.

Dal punto di vista delle proprietà elettrochimiche, i materiali del substrato in carburo di silicio possono essere divisi in substrati conduttivi (intervallo di resistività 15 ~ 30MΩ · cm) e substrati semi-isulanti (resistività superiore a 105Ω · cm). Questi due tipi di substrati vengono utilizzati per produrre dispositivi discreti come dispositivi di alimentazione e dispositivi a radiofrequenza dopo la crescita epitassiale. Among them, 12-inch Semi-Insulating SiC substrates are mainly used to manufacture gallium nitride radio frequency devices, optoelectronic devices, etc. By growing a gallium nitride epitaxial layer on a semi-insulating silicon carbide substrate, a silicon carbide-based gallium nitride epitaxial wafer is obtained, which can be further made into gallium nitride radio frequency devices such as Hemt. I substrati conduttivi in ​​carburo di silicio sono utilizzati principalmente per produrre dispositivi di alimentazione. A differenza del tradizionale processo di produzione di dispositivi di alimentazione al silicio, i dispositivi di alimentazione in carburo di silicio non possono essere fabbricati direttamente su un substrato in carburo di silicio. È necessario coltivare uno strato epitassiale in carburo di silicio su un substrato conduttivo per ottenere un wafer epitassiale in carburo di silicio e quindi produrre diodi schottky, MOSFET, IGBT e altri dispositivi di alimentazione sullo strato epitassiale.
